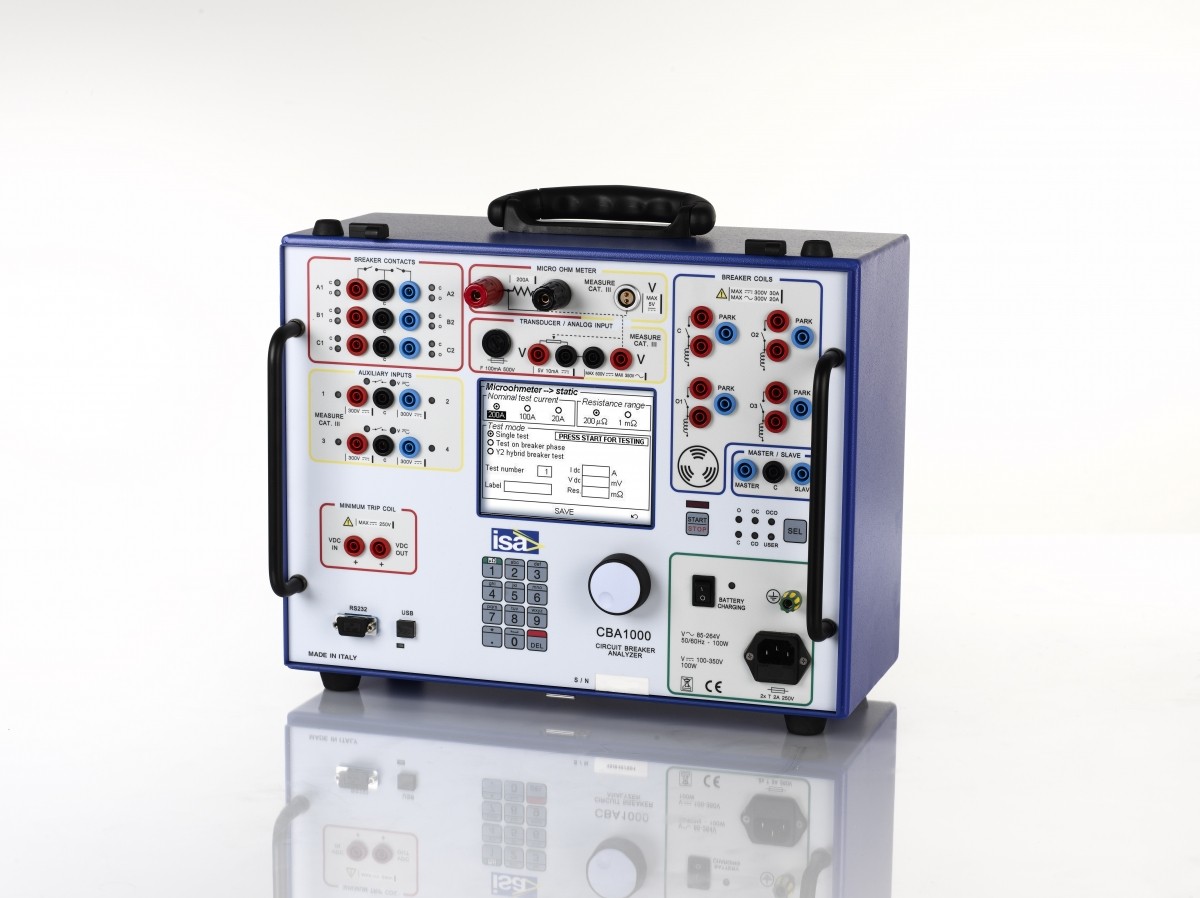

Установка CBA-1000 производства компании ISA (Италия), предназначена для контроля состояния выключателей среднего и высокого класса напряжения.
С помощью нее можно проверить следующие параметры выключателя:
Установка CBA-1000 может проверять масленые, элегазовые и вакуумные выключатели.

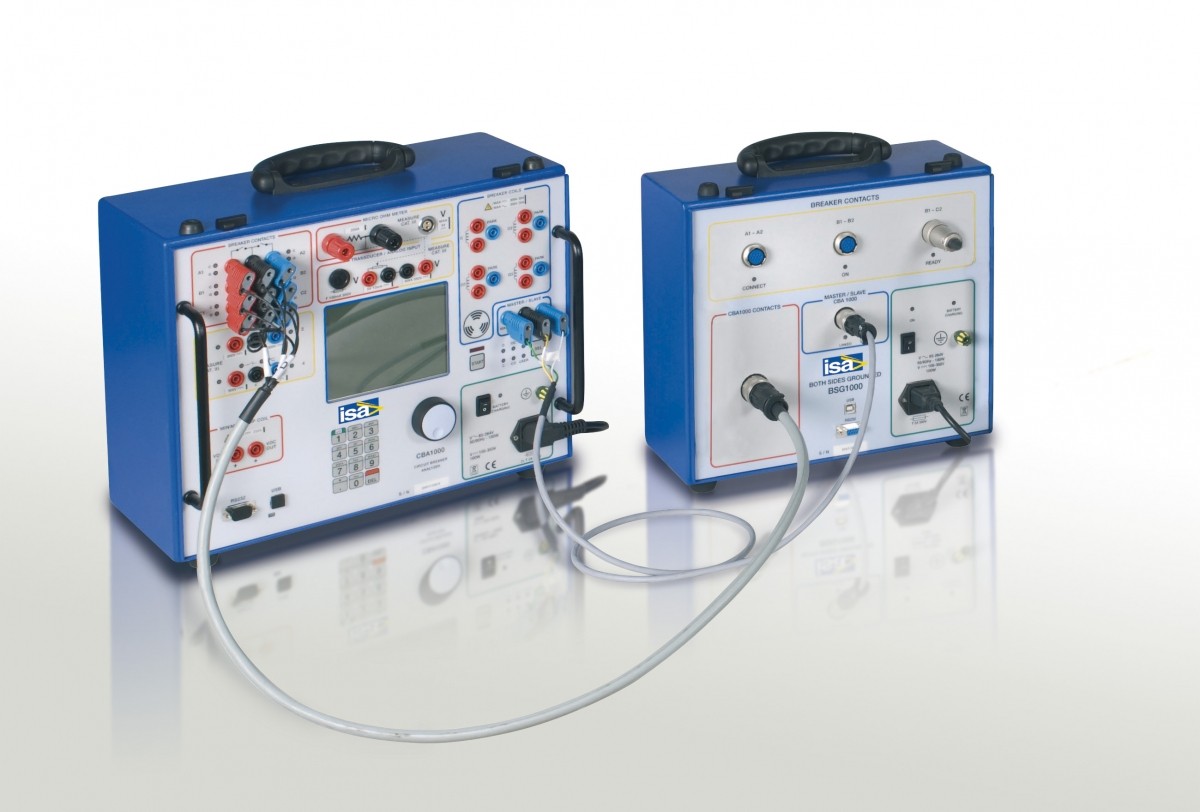

При помощи дополнительный опции временные характеристики можно измерить на заземленном с обеих сторон выключателе, что обеспечивает безопасность оператора и сохранность прибора.

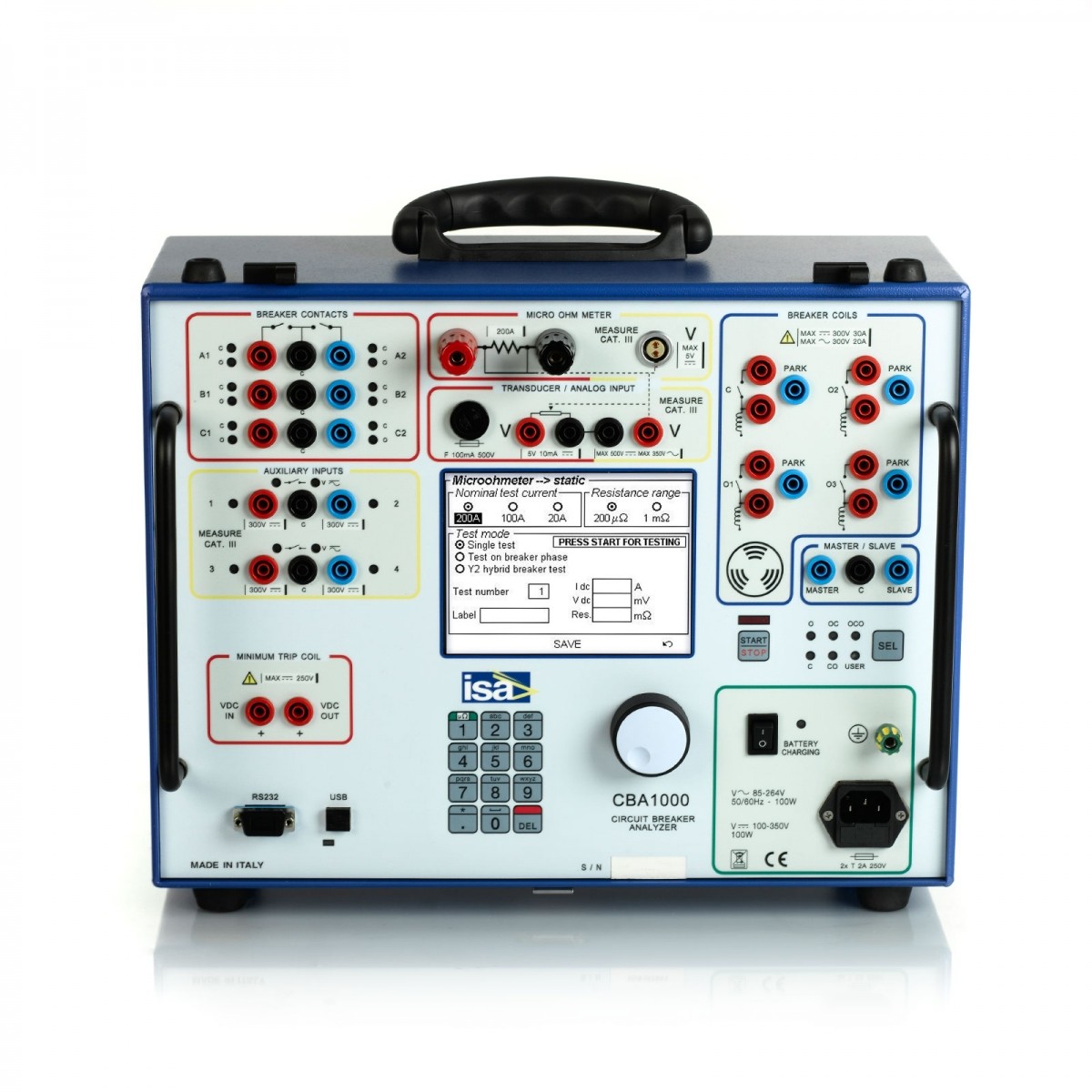

Установка CBA-1000 работает от аккумулятора и от сети. Имеет большой ЖК дисплей, на котором можно проводить оценку и анализ результатов. Результаты испытаний сохраняются во внутренней памяти прибора.
Управление прибором осуществляется как автономно, так и с помощью компьютера через бесплатное специализированное программное обеспечение TDMS. Результаты можно распечатать на встроенном или внутреннем принтере.
Программное обеспечение TDMS позволяет заранее определить план испытаний, провести анализ результатов тестирования и сформировать протокол. Программа совместима со всеми испытательными установками ISA. Схемотехнические решения, применяемые в CBA-1000, предназначены для безопасной и надежной работы в условиях неблагоприятной электромагнитной обстановки подстанций и электростанций среднего и высокого напряжения.
Прибор CBA-1000 в базовой комплектации весит всего 10 кг, а с встроенным микроомметром - 11 кг. По желанию заказчика поставляется в ударопрочном пластиковом кейсе.
Функциональные особенности
| Параметр | Значение |
|
Управление электромагнитами |
|
| Количество каналов |
- 2 канала: управление одним электромагнитом отключения и одним электромагнитом включения - либо 4 канала по дополнительному заказу: управление тремя электромагнитами отключения и одним электромагнитом включения |
| Максимальное напряжение | 300 В (DC) / 300 В (AC) |
| Максимальный ток | 30 А (DC) / 20 А (AC) |
| Погрешность измерения времени | 50 мкс |
| Диапазон измерения тока электромагнитов | 2,5 А; 10 А; 25 A |
| Погрешность измерения тока | 0,5 % от измеренного значения и ± 0,1 % от диапазона |
|
Контроль основных контактов |
|
| Количество |
6 основных контактов (2 разрыва на фазу) с возможностью проверки шунтирующих сопротивлений / 4 опция |
| Диапазон сопротивлений шунтирующих резисторов | 25 Ом - 10 кОм |
| Испытательное напряжение | 24 В |
| Испытательный ток | 50 мA |
|
Контроль вспомогательных контактов |
|
| Количество | 4 вспомогательных контакта (разделены на 2 группы по 2 входа в каждой) |
| Испытательное напряжение | «сухой» контакт 24 В, контакт 20 - 300 В |
|
Испытательный ток |
2 мА |
| Частота дискретизации |
20 кГц - 10 кГц - 5 кГц - 2 кГц - 1 кГц - 500 Гц - 200 Гц - 100 Гц, 50 Гц и 20 Гц - по выбору пользователя |
| Погрешность измерения времени | 100 мкс ± 0,025 % от диапазона при частоте 20 кГц |
| Длительность записи | 1000 с |
|
Аналоговые входы |
|
| Количество | 4 (2 для измерения токов катушек включения и отключения; 1 для измерения сопротивления в статическом и динамическом режима, 1 для контроля рабочего хода и скорости) |
| Диапазон входных напряжений | ± 5 В, ± 50 В, ± 500 В |
| Разрешение измерений | 16 бит |
| Программируемые тестовые последовательности | |
| Циклы включения и отключения | - отключить - включить - отключить - включить - включить - отключить - отключить - включить – отключить - заданная пользователем |
| Измерение сопротивления в статическом и динамическом режимах (опция) | |
| Испытательный ток (DC) | 200 A, 100 A или 20 A |
| Диапазон измерения сопротивления контактов | 200 мкОм, 1 мОм, 10 мОм или 100 мОм по выбору |
| Разрешение (минимальное) | 1 мкОм, 10 мкОм, 100 мкОм |
| Погрешность | 1 % от измеренного значения ± 0,2 % от диапазона |
| Проверка минимального напряжения срабатывания | |
| Пороговое значение напряжения | 250 В макс. и 70 В макс. |
| Максимальный ток | 4 A (250 В); 10 A (70 В) |
| Максимальное регулируемое напряжение | до 50% от номинального |
|
Внешний или внутренний принтер (опция) |
|
| Внутренний | термографический принтер с лентой (ширина ленты 58 мм) |
| Внешний | SEIKO DPV-414, 112 мм |
| Графический дисплей | область просмотра 122 x 92 мм |
| Управление | |
| Локальное | с помощью многофункциональной вращающейся кнопки и клавиатуры (12 клавиш) |
| Через ПК | с помощью программного обеспечения, при подключении к ПК |
| Программное обеспечение | TDMS |
| Интерфейсы связи с ПК | USB и RS232 |
|
Память |
|
| Внутренняя память | 128 Мбайт или 250 результатов |
|
Питание |
|
| Внешнее питание | 85-265 В при частоте 50 - 60 Гц 100-350 В пост |
| Внутреннее питание | встроенный аккумулятор, NiMh |
|
Масса и габариты |
|
| Масса | 10 кг (с опцией микроомметра 11 кг) |
| Габаритные размеры | 400 мм (В) х 300 мм (Ш) х 240 мм (Г) |
Основная комплектация
Дополнительная комплектация
