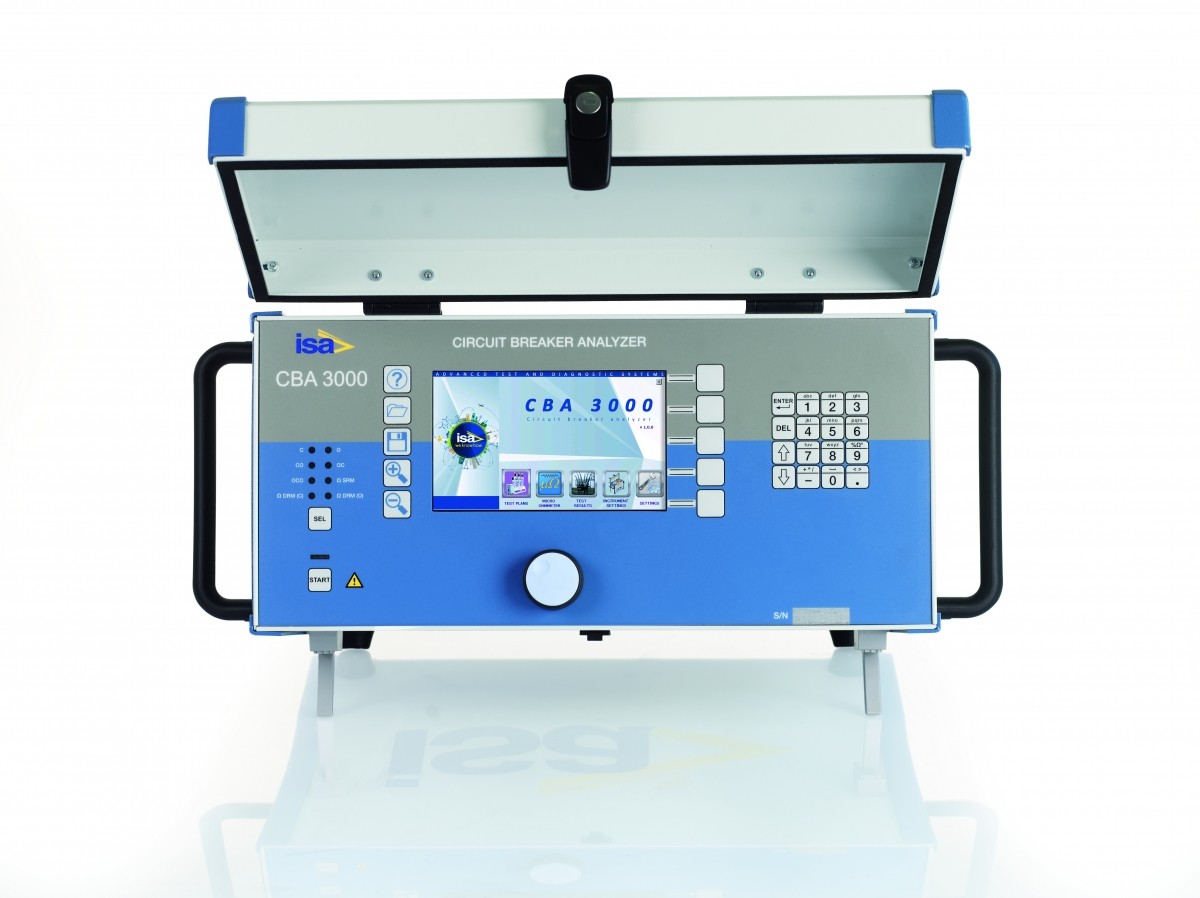

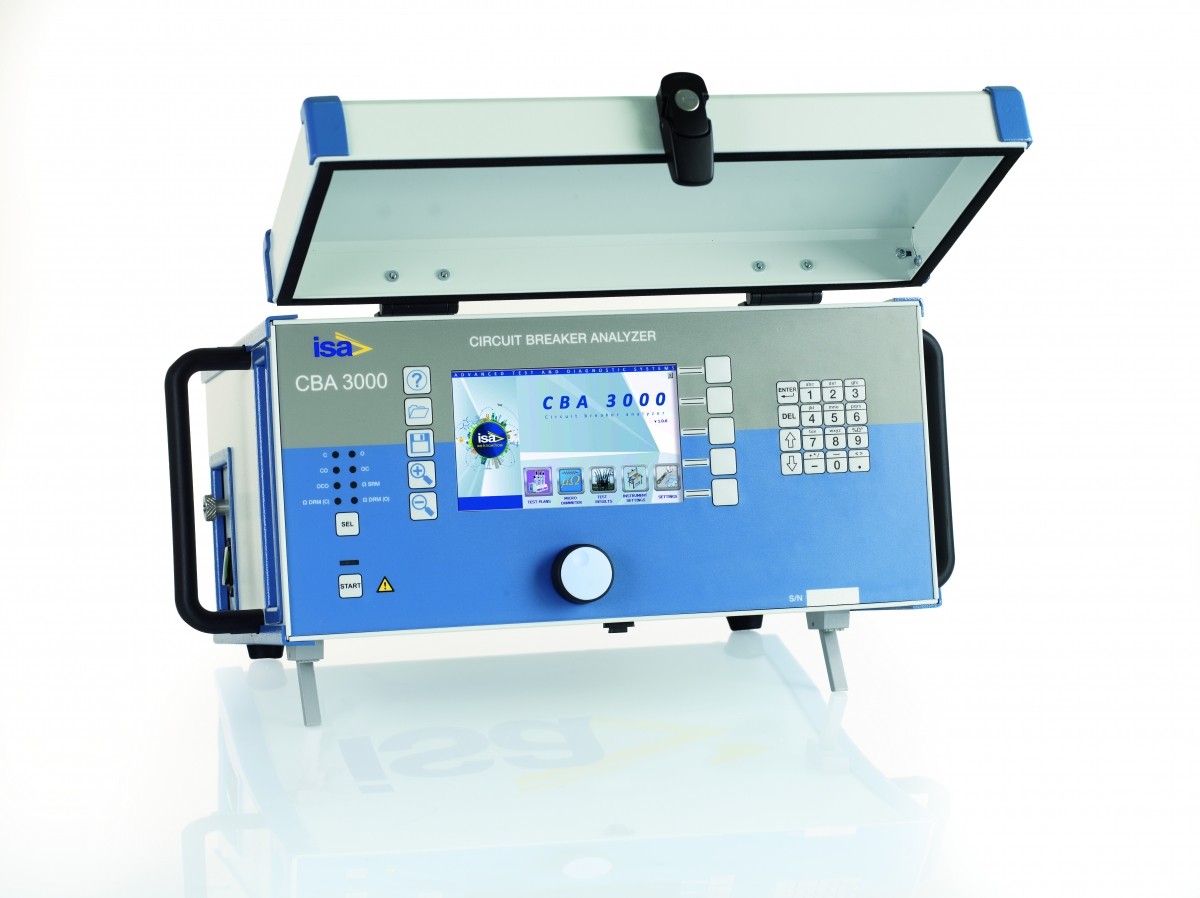

Система проверки высоковольтных выключателей CBA 3000 производства компании ISA (Италия), предназначена для контроля состояния выключателей среднего и высокого класса напряжения. Установка может проверять масленые, элегазовые и вакуумные выключатели.
Прибор позволяет проверить любой тип высоковольтного выключателя с проведением следующих проверок:
Возможность проверки всех параметров выключателя в автоматическом режиме за одно подключение позволяет значительно ускорить время проведения проверки выключателя.
Функциональные особенности
| Параметр | Значение |
|
Управление электромагнитами |
|
| Количество каналов | 2 / 4 /6 каналов управления электромагнитами включения и отключения |
| Максимальное напряжение | 300 В (DC) / 300 В (AC) |
| Максимальный ток | 60 А (DC) / 42 А (AC) |
| Погрешность измерения времени | 0,025 % от выдержки ± 20 мкс |
| Диапазон измерения тока электромагнитов | 3 А, 10 А, 60 A |
| Погрешность измерения тока | 0,1 % от измеренного значения и ± 0,1 % от диапазона |
|
Контроль контактов |
|
| Количество | 16 / 24 контактов (главных, предвключенных резисторов, вспомогательных контактов) |
| Диапазон сопротивлений шунтирующих резисторов | 30 Ом - 10 кОм |
| Испытательное напряжение | 24 В |
| Испытательный ток | 100 мA |
|
Контроль вспомогательных контактов |
|
| Испытательное напряжение | «сухой» контакт 24 В (5 мА) контакт под потенциалом, порог 15 В / 77 В, или задаваемый с шагом 5 В |
|
Измерение времени |
|
| Частота дискретизации | 10 Гц – 100 кГц |
| Разрешение | 0,01 мс – 100 мс |
|
Аналоговые входы |
|
| Количество | 8 (полностью управляемые) |
| Диапазон входных напряжений | ± 1 В, ± 10 В, ± 300 В AC, 420 DC |
| Разрешение измерений | 16 бит |
| Цифровые входы | |
| Количество | 3 |
| Тип | RS422 |
| Входная частота | 50 кГц |
| Программируемые тестовые последовательности | |
| Циклы включения и отключения | - отключить - включить - отключить - включить - включить - отключить - отключить - включить – отключить - заданная пользователем |
| Измерение сопротивления в статическом и динамическом режимах (опция) | |
| Испытательный ток (DC) | 200 A, 150 A, 100 А, 50 А, 25 A |
| Диапазон измерения сопротивления контактов | 250 мкОм, 1 мОм, 10 мОм, 50 мОм, 500 мОм |
| Разрешение (минимальное) | 0,1 мкОм |
| Погрешность | 0,2 % от изм. знач. ± 0,2 % от диапаз. (диапаз.: 250 мкОм и 1 мОм) 0,3 % от изм. знач. ± 0,3 % от диапаз. (диапаз.: 10 мОм, 50 мОм и 500 мОм) |
| Проверка минимального напряжения срабатывания | |
| Пороговое значение напряжения | 250 В макс. / 70 В макс. (указывается при заказе) |
| Максимальный ток | 4 A (250 В); 10 A (70 В) |
|
Внешний или внутренний принтер (опция) |
|
| Внутренний | термографический принтер с лентой (ширина ленты 58 мм) |
| Внешний | термографический принтер с лентой (ширина ленты 112 мм) |
| Управление | |
| Графический дисплей | область просмотра 152 x 92 мм, разрешение (800 х 480), цветной ЖК |
| Локальное | с помощью многофункциональной вращающейся кнопки, функциональных клавиш, клавиатуры (12 клавиш) |
| Через ПК | с помощью программного обеспечения, при подключении к ПК |
| Программное обеспечение | TDMS |
| Интерфейсы связи с ПК | USB (для подключения USB флеш накопителя) и Ethernet |
|
Память |
|
| Внутренняя память | 256 Мбайт или 1000 результатов |
| Внешняя память | USB Флэш-карта |
|
Питание |
|
| Внешнее питание | 85-265 В при частоте 47-63 Гц 120-350 В пост |
|
Масса и габариты |
|
| Масса | 15 кг (с опцией микроомметра) |
| Габаритные размеры | 407 мм (В) х 450 мм (Ш) х 230 мм (Г) |
| Погрешность измерения времени | |||
| Диапозон, с |
Частота, Гц |
Разрешение, мс |
Погрешность, % от измеренного значения |
| 1 | 100000 | 0,01 | ± 0,01 мс ± 0,01 % |
| 2 | 50000 | 0,02 | ± 0,02 мс ± 0,01 % |
| 4 | 20000 |
0,05 |
± 0,05 мс ± 0,01 % |
| 10 |
10000 |
0,1 |
± 0,1 мс ± 0,01 % |
| 20 |
5000 |
0,2 |
± 0,2 мс ± 0,01 % |
| 40 |
2000 |
0,5 |
± 0,5 мс ± 0,01 % |
| 100 |
1000 |
1 |
± 1 мс ± 0,01 % |
Дополнительная комплектация
