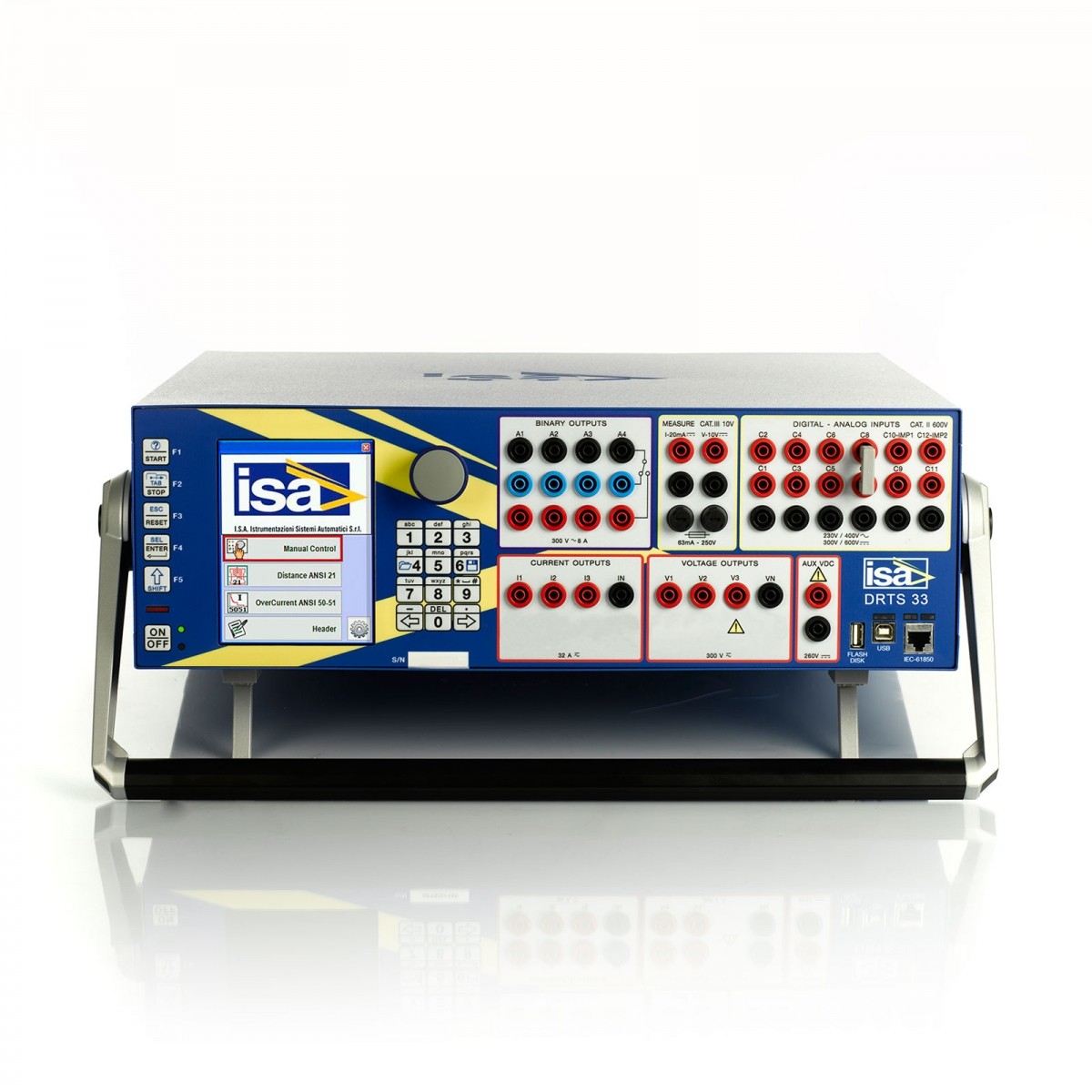

DRTS 33 - испытательный комплекс релейной защиты производства компании ISA (Италия) предназначен для проверки устройств всех типов релейной защиты всех поколений, от электромеханических и полупроводниковых, до микропроцессорных с поддержкой протокола МЭК 61850. Также прибор DRTS 33 ISA может проверять счетчики электроэнергии, преобразователи и измерители качества электроэнергии.
Прибор DRTS 33 снабжен тремя источниками тока (до 32 А) высокой мощности (до 430 ВА), а параллельное подключение позволит выдать ток до 96 А с мощностью до 1000 ВА.
В прибор встроен большой цветной дисплей и органы управления, для проведения ряда проверок без необходимости подключения ПК. С подключением к ПК становится доступным полный функционал проверок УАЗиА при помощи комплекса программ TDMS. Комплект программ полностью на русском языке, позволяющий провести проверку защит как в ручном, так и в автоматическом режиме, с использованием специальных программ. Возможность сохранения результатов и планов испытаний, позволяет в будущем упростить повторную проверку защит или новую проверку типовых защит.
Перечень программ
Функциональные особенности
| Параметр | Значение |
|
Выходные токи |
|
|
Выходы тока (диапазон) |
3 x 0 … 32 А / 1 х 0 … 96 А / 1 x 0 … 85 A DC |
|
Мощность выходов тока |
3 х 420 ВА / 1 х 1000 ВА / 1 х 750 ВА DC |
|
Погрешность выходов тока |
± (0,04 % от изм. знач. + 0,01 % от диапазона) – гарантированная |
|
Выходное напряжение |
|
|
Выходы напряжения (диапазон) |
3 х 0 … 300 В / 1 х 0 … 600 В |
|
Мощность выходов напряжения |
3 х 100 ВА / 1 х 200 ВА |
|
Погрешность выходов напряжения |
± (0,04 % от изм. знач. + 0,01 % от диапазона) – гарантированная |
|
Общее для выходов тока и напряжения |
|
|
Диапазон частот (ток) |
0 … 3000 Гц |
|
Диапазон частот (напряжение) |
0 … 3000 Гц |
|
Диапазон частот переходных сигналов |
0 … 5000 Гц |
|
Диапазон установки фазового угла |
0° … + 360° |
|
Разрешение |
0,001° |
|
Источник оперативного питания |
|
|
Вспомогательный источник оперативного питания |
0 - 260 В (постоянное напряжение) / 50 Вт |
|
Дискретные входы |
|
|
Дискретные входы (количество) |
12 |
|
Параметры контакта |
«сухой», под напряжением (AC, DC) |
|
Частота дискретизации |
10 кГц |
|
Разрешение |
0,01 мс |
|
Счетчики импульсов (количество) |
2 |
|
Максимальная частота отсчета |
100 кГц |
|
Дискретные выходы |
|
|
Дискретные выходы (релейные) |
4 |
|
Диапазон коммутируемых напряжений |
300 В АС (2400 ВА) / 300 В DC (50 Вт) |
|
Дискретные выходы (транзисторные) |
4 (опция 87170) |
|
Измерительные входы AC/DC |
|
|
Количество |
10 (опция 82170) |
|
Диапазон напряжения |
600 В |
|
Погрешность |
0,15 % (максимал.) |
|
Частота дискретизации |
до 50 кГц |
|
Входное сопротивление |
500 кОм / 50 пкФ |
|
Измеряемые параметры и функции |
- ток с токоизмерительными клещами (AC + DC) - напряжение (AC + DC) - фазовый угол - частота - мощность - осциллограф - регистратор - запись осциллограмм в память |
|
Низкоуровневые входы |
|
|
Количество выходов |
6 (опция 87170) |
|
Диапазон установок |
0 … 12,5 Впик |
|
Макс. вых. ток |
5 мА |
|
Точность |
0,015 % изм.знач. 0,05% |
|
Интерфейсы связи и управления |
|
|
Интерфейсы связи |
Ethernet, USB, USB для подключения флеш карты, IRIG B |
|
Цветной ЖК дисплей |
256 цветов, разрешение - 320 х 240 точек, диагональ - 5,7 дюйма |
|
Внутренняя память прибора |
256 Мб /2000 результатов |
|
Управление прибором при помощи ПК с установленным ПО |
есть |
|
Габаритные размеры и вес |
|
|
Вес |
18 кг |
|
Размер |
466 х 150 х 423 мм |
Основная комплектация
Дополнительная комплектация
