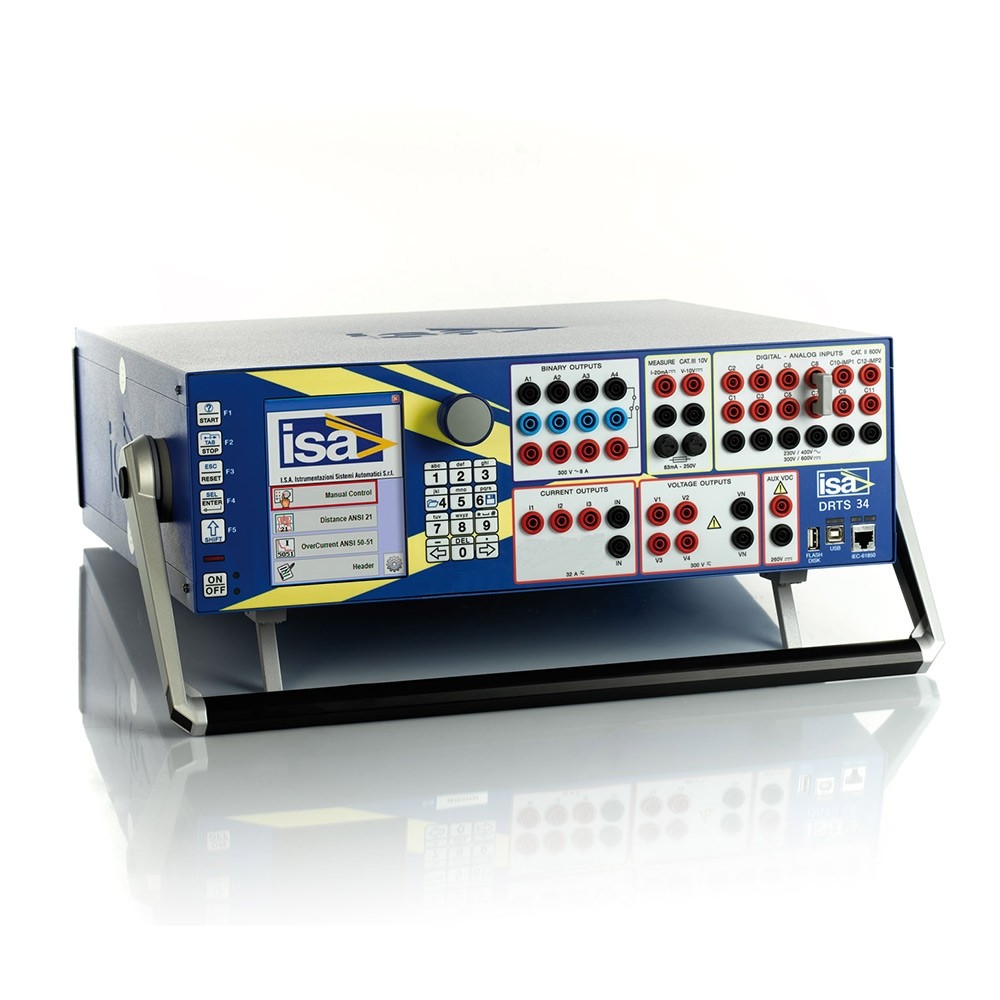

DRTS 34 - испытательный комплекс релейной защиты производства компании ISA (Италия) предназначен для проверки всех типов релейной защиты всех поколений - от электромеханических и полупроводниковых до микропроцессорных с поддержкой протокола МЭК 61850.
DRTS 34 ISA может проверять счетчики электроэнергии, преобразователи и измерители качества электроэнергии.
Прибор снабжен 3мя источниками тока (до 32 А) высокой мощности (до 430 ВА), а параллельное подключение позволяет выдавать ток до 96 А с мощностью до 1000 ВА.
В прибор встроен большой цветной дисплей и кнопки управления для проведения проверок без необходимости подключения ПК. С подключением к ПК становится доступным полный функционал проверок УАЗиА при помощи комплекса программ TDMS. Комплект программ полностью на русском языке и позволяет провести проверку защит в ручном и в автоматическом режимах с использованием специальных программ. Возможность сохранения результатов и планов испытаний упрощает повторную проверку защит и новую проверку типовых защит.
Перечень программ
Функциональные особенности
| Параметр | Значение |
|
Выходные токи |
|
| Выходы тока (диапазон) | 3 x 0 … 32 А / 1 х 0 … 96 А / 1 x 0 …85 A DC |
| Мощность выходов тока | 3 х 420 ВА / 1 х 1000 ВА / 1 х 750 ВА DC |
| Погрешность выходов тока | ± (0,04 % от изм. знач. + 0,01 % от диапазона) – гарантированная |
| Выходное напряжение | |
| Выходы напряжения (диапазон) | 4 х 0…300 В/ 3 х 0…300 В/1 х 0…600 В |
| Мощность выходов напряжения | 6 х 50 ВА / 4 х 85 ВА / 3 х 100 ВА / 1 х 200 ВА |
| Погрешность выходов напряжения | ± (0,04 % от изм. знач. + 0,01 % от диапазона) – гарантированная |
| Общее для выходов тока и напряжения | |
| Диапазон частот (ток) | 0 … 3000 Гц |
| Диапазон частот (напряжение) | 0 … 3000 Гц |
| Диапазон частот переходных сигналов | 0 … 5000 Гц |
| Диапазон установки фазового угла | 0° … + 360° |
| Разрешение | 0,001° |
| Источник оперативного питания | |
| Вспомогательный источник оперативного питания | 0 - 260 В (постоянное напряжение) / 50 Вт |
|
Дискретные входы |
|
| Дискретные входы (количество) | 12 |
| Параметры контакта | «сухой», под напряжением (AC, DC) |
| Частота дискретизации | 10 кГц |
| Разрешение | 0,01 мс |
| Счетчики импульсов (количество) | 2 |
| Максимальная частота отсчета | 100 кГц |
| Дискретные выходы | |
| Дискретные выходы (релейные) | 4 |
| Диапазон коммутируемых напряжений | 300 В АС (2400 ВА) / 300 В DC (50 Вт) |
| Дискретные выходы (транзисторные) | 4 (опция 87170) |
| Измерительные входы AC/DC | |
| Количество | 10 (опция 82170) |
| Диапазон напряжения | 600 В |
| Погрешность | 0,15 % (максимал.) |
| Частота дискретизации | до 50 кГц |
| Входное сопротивление | 500 кОм / 50 пкФ |
| Измеряемые параметры и функции |
- ток с токоизмерительными клещами (AC + DC) - напряжение (AC + DC) - фазовый угол - частота - мощность - осциллограф - регистратор - запись осциллограмм в память |
| Низкоуровневые входы | |
| Количество выходов | 6 (опция 87170) |
| Диапазон установок | 0 … 12,5 Впик |
| Макс. вых. ток | 5 мА |
| Точность | 0,015 % изм.знач. 0,05 % |
| Интерфейсы связи и управления | |
| Интерфейсы связи | Ethernet, USB, USB для подключения флеш карты, IRIG B |
| Цветной ЖК дисплей | 256 цветов, разрешение - 320 х 240 точек, диагональ - 5,7 дюйма |
| Внутренняя память прибора | 256 Мб / 2000 результатов |
| Управление прибором при помощи ПК с установленным ПО | есть |
| Габаритные размеры и вес | |
| Вес | 18 кг |
| Размер | 466 х 150 х 423 мм |
