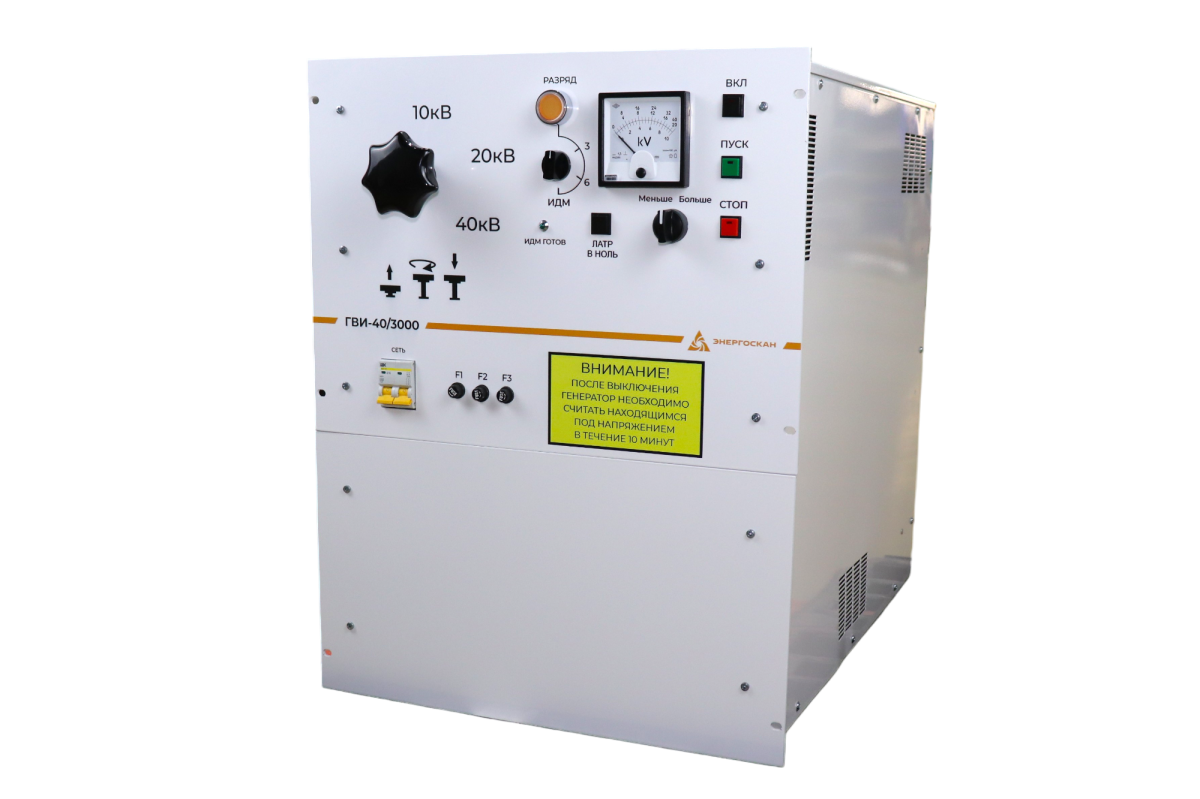

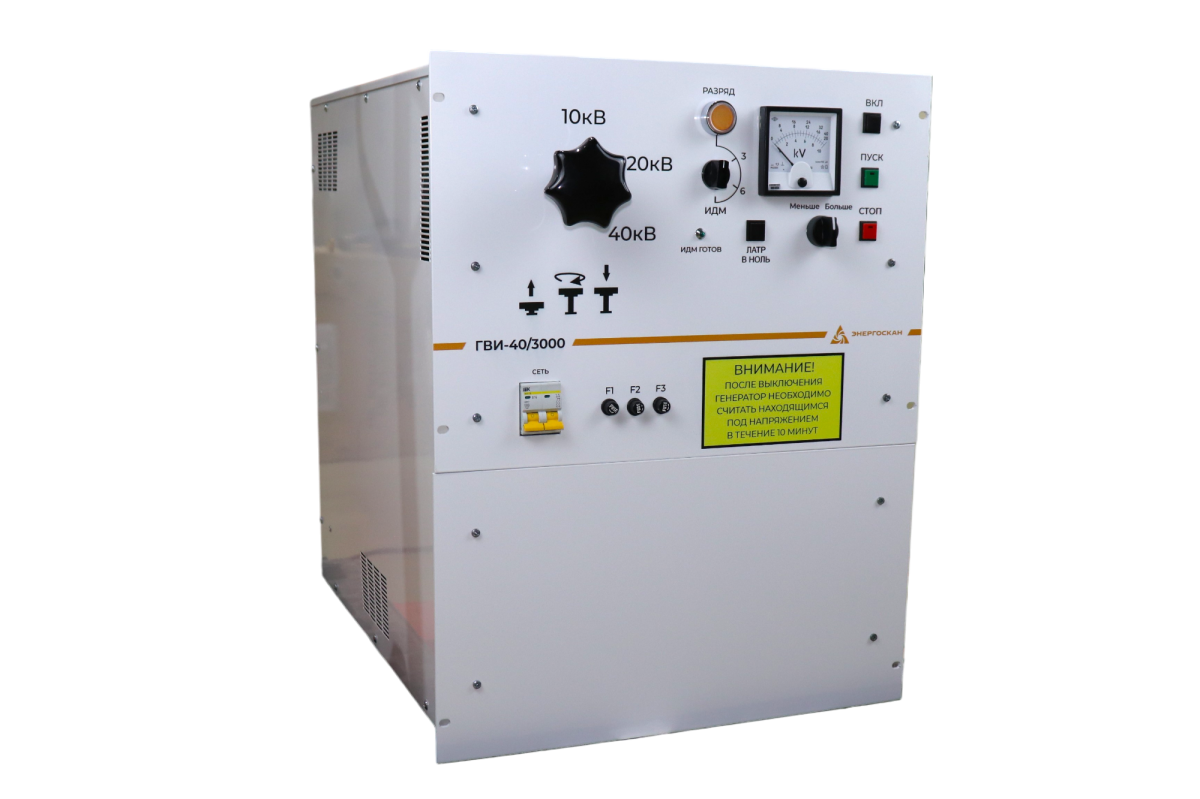

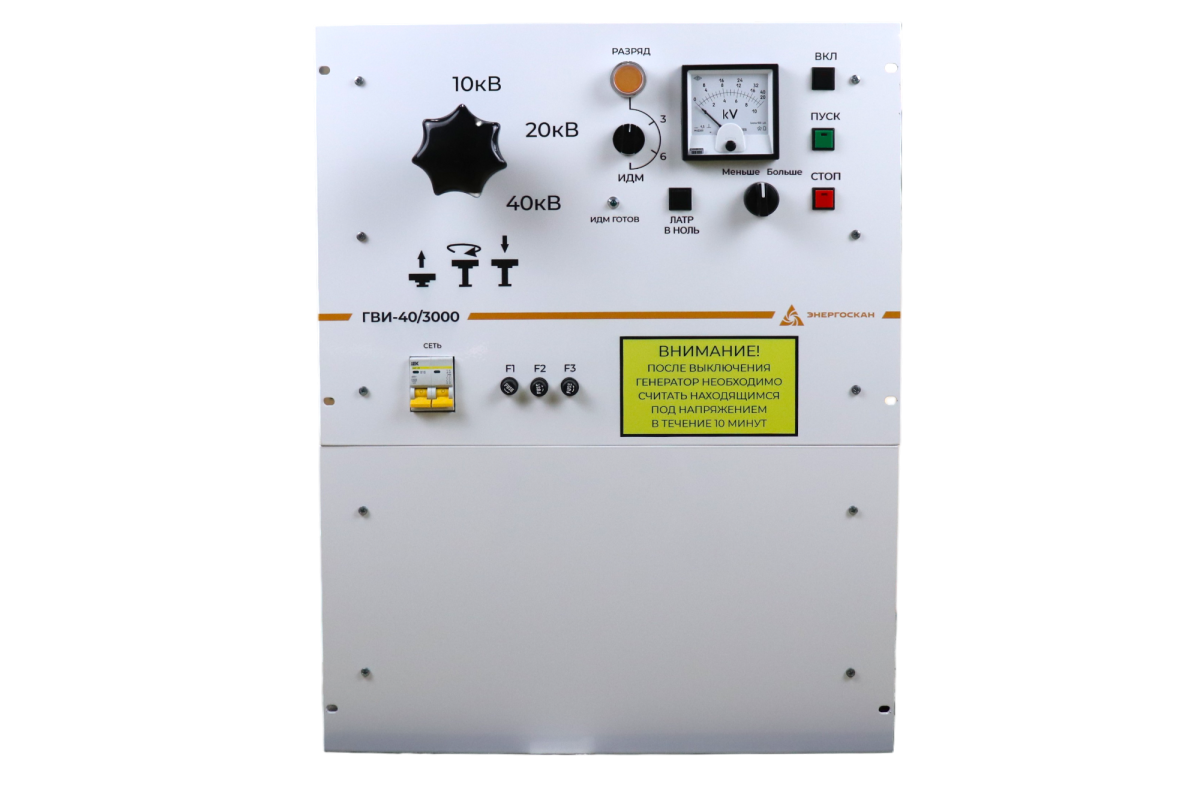

Генератор высоковольтных импульсов ГВИ-40/3000 предназначен для генерирования высоковольтных импульсов при точном (топографическом) определении мест повреждения (ОМП) силовых кабельных линий акустическим методом и предварительном ОМП импульсно-дуговым или волновым методами.
ПРЕИМУЩЕСТВА
Установка ГВИ-40 выполнена в 19” формате для модульной установки в электротехнические лаборатории. Установка выполнена в виде моноблока, не требует дополнительных источников высокого напряжения или установки внешних импульсных конденсаторов.
Разряд накопленной емкости может осуществляться как в ручном режиме нажатием на кнопку, так и в автоматическом режиме с периодичностью 3 или 6 секунд. Ручной режим обычно используется для предварительного ОМП при совместной работе генератора с импульсно-дуговым датчиком (например, ИДД-40) и рефлектометром поддерживающим импульсно-дуговой метод. Автоматический режим используется для точного ОМП акустическим или акустико-электромагнитным методом при помощи приемника акустических сигналов (например, CSL-10).
| Параметр | Значение |
|---|---|
| Электрические характеристики | |
| Напряжение питания частотой 50Гц, В | 220±22 |
| Максимальная потребляемая мощность, кВА | 3,5 |
| Максимальное выходное постоянное напряжение, кВ |
10 20 40 |
| Максимальная запасаемая конденсатором энергия, Дж | 3000 |
| Период следования импульсов (в автоматическом режиме), сек |
3 и 6 |
| Физические характеристики | |
| Габаритные размеры (мм) | 621х487х727 (14U 19”) |
| Масса (кг) | 140 |
Комплект поставки ГВИ-40/3000:
