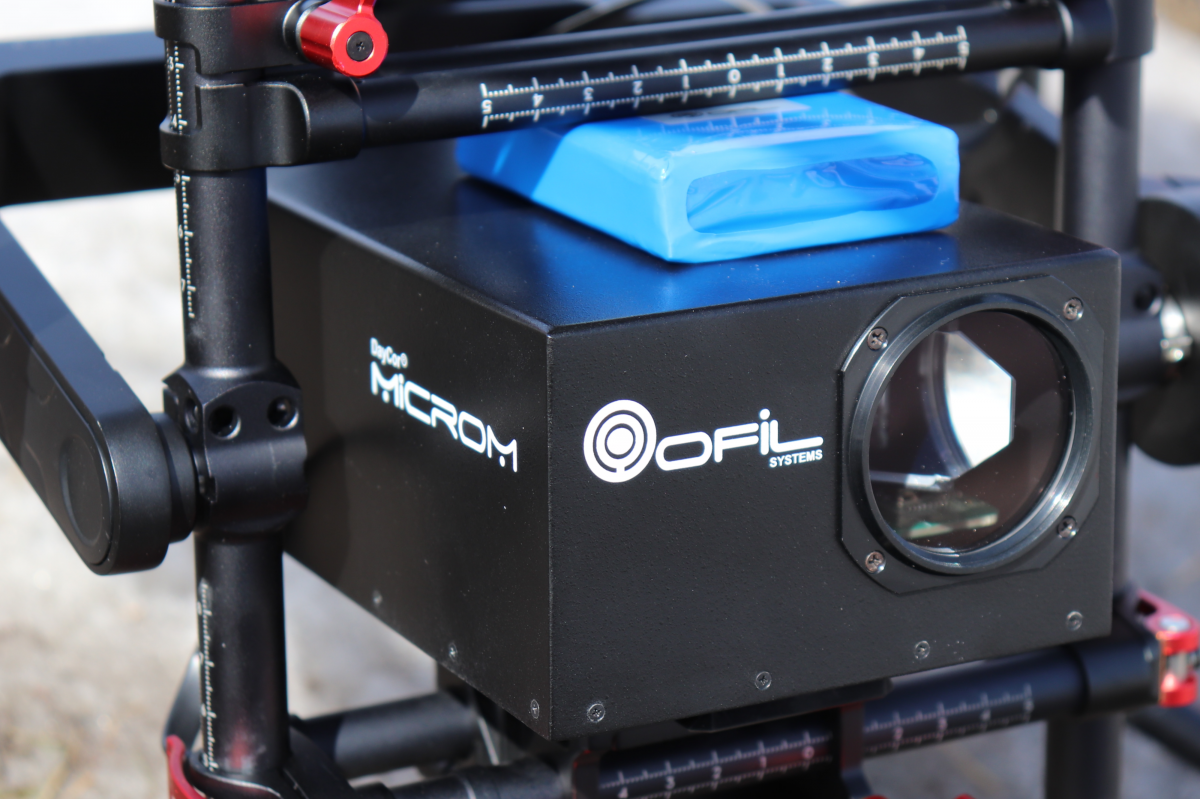

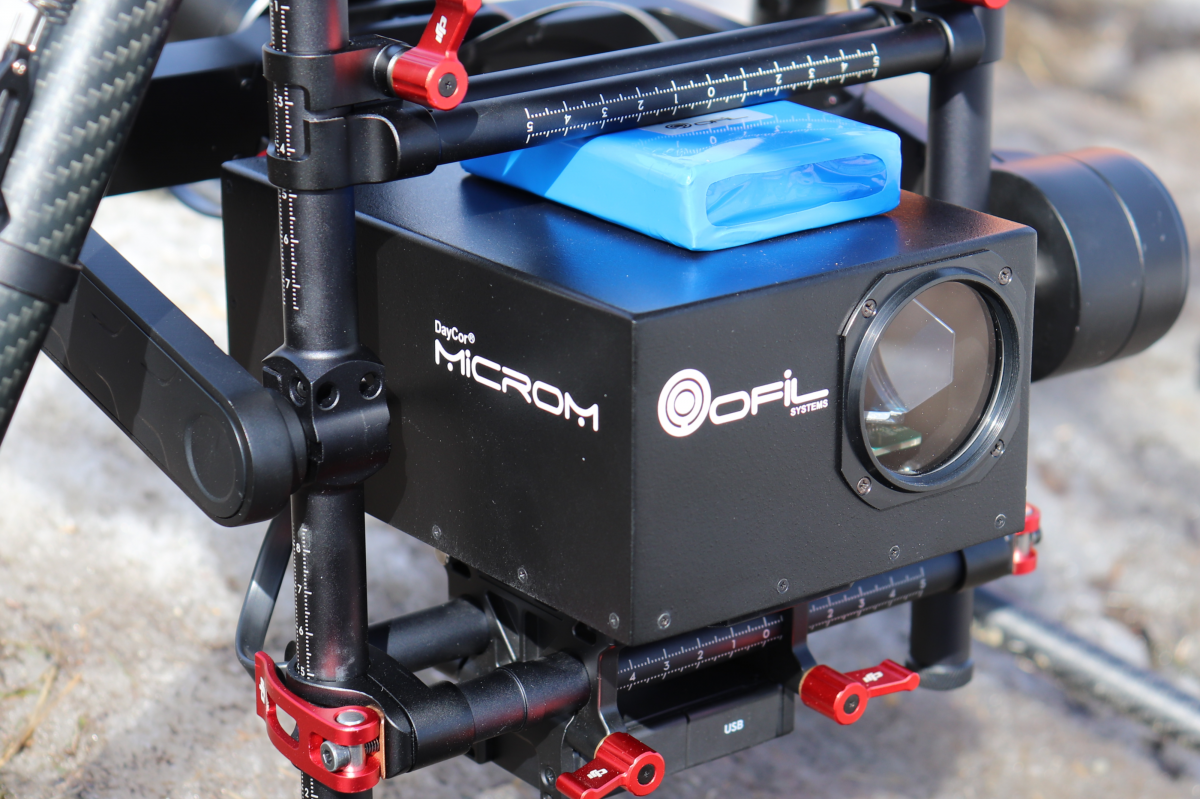

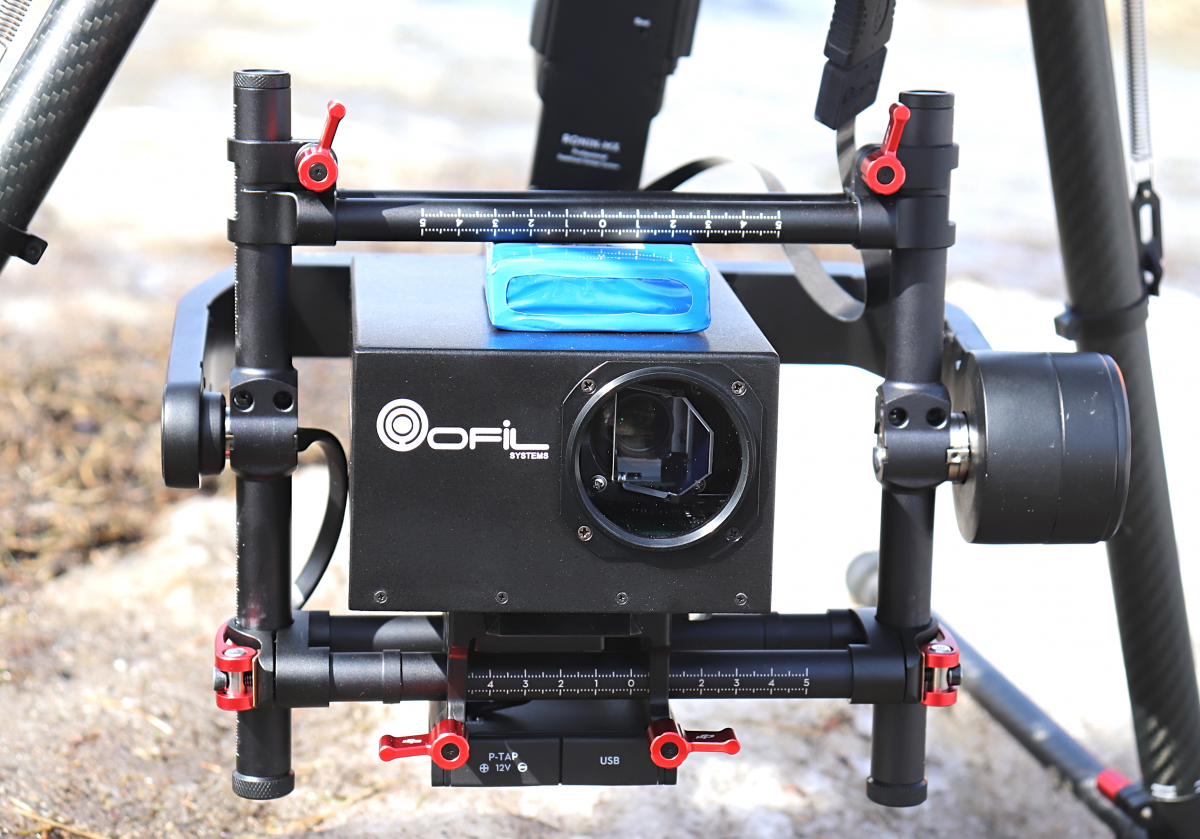

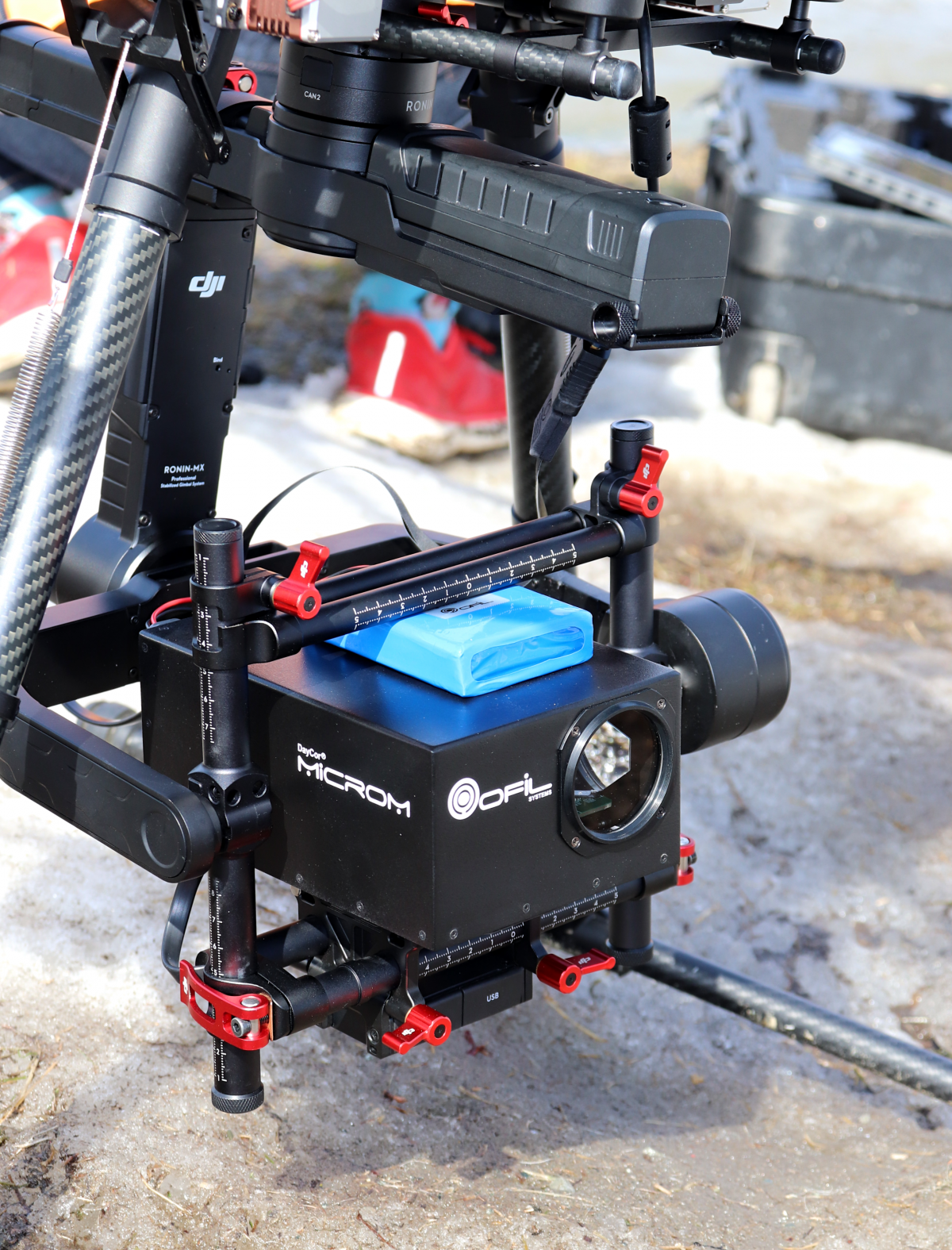

OFIL DayCor® micROM HD - инновационная УФ камера, предназначенная для использования на беспилотных летательных аппаратах и монтажа на подвесах. Камера отличается беспрецедентно низким весом и энергопотреблением, интегрируется в соответствие с наиболее распространенными в мире протоколами связи и включает электромагнитное экранирование.
OFIL DayCor® micROM HD - первая в мире микро-камера высокого разрешения с сенсорами Солнечно слепого УФ и Видимого излучения, способная обнаружить и отображать корону при дневном свете. Камера micROM HD обеспечивает в режиме реального времени четкие изображения и съемку на фото и видео высокого разрешения как короны, так и ее источника, позволяя точно обнаруживать неисправности и определять причины возникновения частичного разряда.
Благодаря встроенной технологии DayCor® и специальным фильтрам, OFIL DayCor® micROM HD позволяет фокусироваться на коронном разряде, нейтрализуя УФ шумы. Данные GPS и датчика температуры и влажности включены в запись. OFIL DayCor® micROM HD легко интегрируется с помощью набора команд, которые управляют функциями камеры. Изображение высокого разрешения обеспечивает детальный и четкий обзор отдаленных и находящихся на большой высоте элементов ЛЭП и конструкций. OFIL DayCor® micROM HD предлагается как в качестве сенсора, отлично интегрируемого в широкий спектр подвесов, так и в качестве блочной камеры, монтируемой на БПЛА с возможностью кастомизации под различные модели.
Основные преимущества
Максимальная продолжительность полета, скорость и адаптируемость
Чтобы максимизировать продолжительность и скорость полета, вес полезной нагрузки должен быть сведен к минимуму. OFIL DayCor® micROM HD – это беспрецедентно легкая камера с максимально эффективным использованием энергии, позволяющая продолжительный облет на большей высоте с целью сканирования линий электропередач. Конструкция камеры micROM HD обеспечивает простоту адаптации к подвесам различного дизайна.
Простая интеграция с вашим БЛА
OFIL DayCor® micROM HD управляется с помощью набора коммуникационных команд, используя такие интерфейсы, как RS232, MAVlink, S. BUS, CAN BUS и MFIO-PWM.
Максимальная эффективность
OFIL DayCor® micROM HD обеспечивает отображение в реальном времени как самого коронного разряда, так и неисправности, служащей причиной его возникновения. Четкие изображения, получаемые даже во время движения, используются для определения места повреждения и уровня серьезности неисправности.
Полная картина состояния линий
OFIL DayCor® micROM HD транслируется в реальном времени и записывается видео высокого разрешения, обеспечивая четкое представление о проверяемых объектах и элементах и позволяя считывать фирменные таблички и каталожные номера оборудования для четких рекомендаций по техническому обслуживанию. Видеозапись может включать данные счетчика событий короны, дату и время, данные GPS, температуру и влажность (опционально). Следовательно, обеспечивается беспрецедентное сочетание высокого разрешения с подробными данными инспекции.
Соответствие габаритам
OFIL DayCor® micROM HD предлагается как в качестве сенсора для интеграции в широкий спектр подвесов, так и в качестве блочной микро-камеры. Возможна механическая кастомизация под различные модели БЛА.
| Параметр | Характиристики |
|
УФ – оптические свойства |
|
| Отторжение солнечного света | абсолютный – при любом солнечном свете и любых погодных условиях цель может быть осмотрена с солнцем в поле зрения |
| Минимальное обнаружение разряда | 1 рС (пикокулон) @ 8 метров (эквивалентно 1,56 рС @ 10метров) |
| Минимальная чувствительность к ультрафиолетовому излучению | 7,8 x 10-19 Вт / см2 |
| Минимальное обнаружение заклепок | 30 dBμV (RIV) @ 1 MHz@ 10 m |
| Поле зрения H x V | H: 20º x V : 11.25 º |
| Фокусировка | ручная и автоматическая фокусировка, синхронизация УФ и видимых каналов |
| УФ-зум | 3-кратный цифровой непрерывный зум, синхронизация УФ и видимых каналов |
| Интеграция УФ-рамок | Вкл., выбирается из диапазона | Выкл. |
| Цвета УФ-дисплея | Выбирается из широкого спектра цветов |
| Спектральный диапазон | 240 - 280 нм |
| Количество УФ-капель | УФ-события в минуту, 3 размера FOV |
|
Видимые оптические свойства |
|
| Точность наложения УФ/видимого излучения | отклонение |
| Минимальная чувствительность к видимому свету | 0,03 Лк |
| Информационные материалы | |
| Протокол связи | micROM-Протокол, GPS-NMEA, MAVLink, S. BUS |
|
Управление и эксплуатация |
|
| Режимы работы | в реальном времени |
| Непрерывная работа | отсутствие перегрева, ограничение по источнику питания |
| Управляющие входы | команды дистанционного управления |
| Точка крепления | прецизионная монтажная резьба |
| Дисплей | |
| N/A | видео выводится на пульт дистанционного управления дрона |
| Окружающая среда | |
| Температура хранения и эксплуатации | -20º C до +50º C | -4º F до +122º F |
| IP-рейтинг | IP 42 |
|
Производительность изображения |
|
| Поле зрения | H: 20º x V:11.25º, УФ-и видимые каналы синхронизированы |
| Видимый зум | 3x - оптический |
| Диапазон фокусировки | 5 м до бесконечности, автоматический и ручной |
| Захват и хранение медиа | |
| Видео вне стандартный | HD 720 p 60 fps |
| Формат видео | MOV |
| Формат изображения | JPG |
| Хранение | FAT-32, exFAT |
|
Интерфейсы ввода/вывода |
|
| Видеоинтерфейс | HDMI, RTSP |
| Интерфейсы | RS232, CAN BUS, MFIO-PWM, UART |
| Соединители | micro HDMI, RJ45, Power, AUX, MFIO, mini USB, JST |
| Комбинированные режимы УФ-и видимого выхода | Комбинируйте (УФ и видимый), только УФ, только видимый |
|
Физические характеристики |
|
| Вес |
ядро камеры - 675 гр блок камеры - 875 гр |
| Габаритные размеры | 156 x 112 x 71 мм |
| Герметизация, вибрация и шок | IP 42 |
|
Источник питания |
|
| Источник питания и потребление | 7-28В постоянного тока, 12 Вт |
