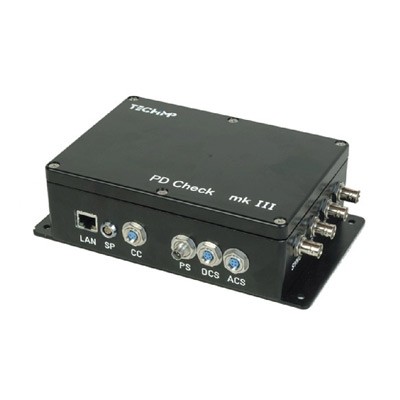

Прибор онлайн-мониторинга частичных разрядов PDCheck, производства компании Techimp (Италия), предназначен для мониторинга состояния изоляции электрооборудования подстанции путем измерения и контроля частичных разрядов. В зависимости от контролируемого оборудования используются специальные типы датчиков.
Области применения
Для оценки полученного результата применяется патентованная технология Techimp TF-Map. В отличие от традиционных методов оценки ЧР, она позволяет разделить полученные сигналов на группы для более удобного анализа. Прибор позволяет безошибочно определить тип и источник искомого ЧР-сигнала даже при сильных помехах.
Функциональные особенности
| Параметр | Значение |
|
Канал регистрации ЧР |
|
|
Каналы ЧР |
3 канала с питанием для активных сенсоров (расширяемыe до 6) |
|
Полоса пропускания |
16 кГц - 30 МГц, встроенный ультра-широкополосный фильтр |
|
Разрешение |
10 Бит |
|
Динамический диапазон |
75 дБ |
|
Макс. частота съёма |
100 МС / сек |
|
Входной предел по напряжению |
1 - 4000 мВпик - пик |
|
Входная чувствительность |
< 1,0 мВпик - пик |
|
Входной импеданс |
50 Ом |
|
Длительность записи |
1 мкс (мин) 20 мкс (макс) |
|
Канал синхронизации |
|
|
Диапазон входного напряжения |
0,2 - 200 VRMS |
|
Диапазон частот |
0,1 ÷ 1000 Гц |
|
Входной импеданс |
10 МОм |
|
Подключения |
|
|
Тип интерфейса |
Ethernet |
|
Габаритные размеры и масса |
|
|
Масса, кг |
< 1 кг |
|
Габаритные размеры, мм |
250 x 180 x 55 мм |
Основная комплектация
По согласованию с техническим специалистом!
