Передвижная электротехническая лаборатория на базе ГАЗОН NEXT

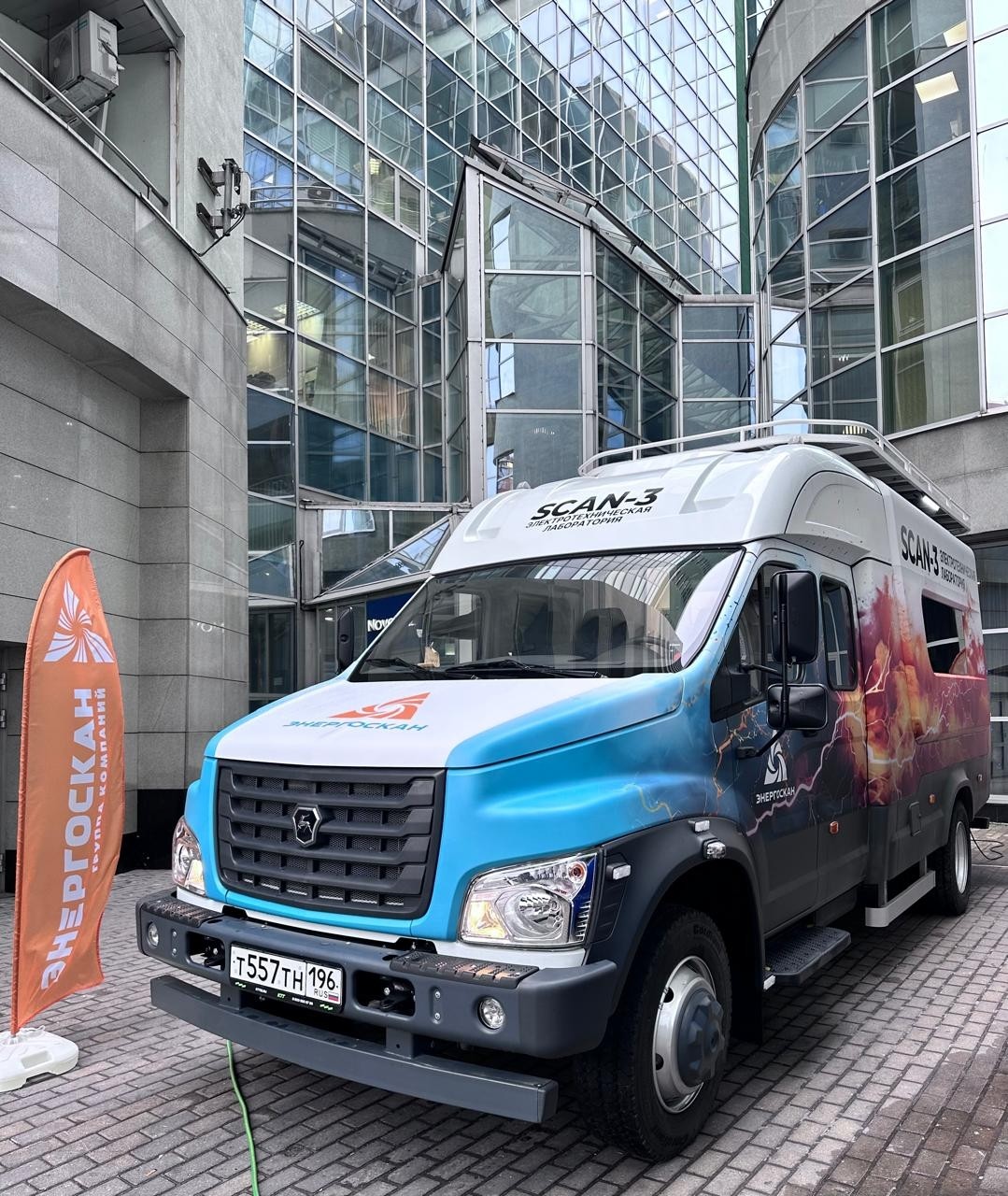

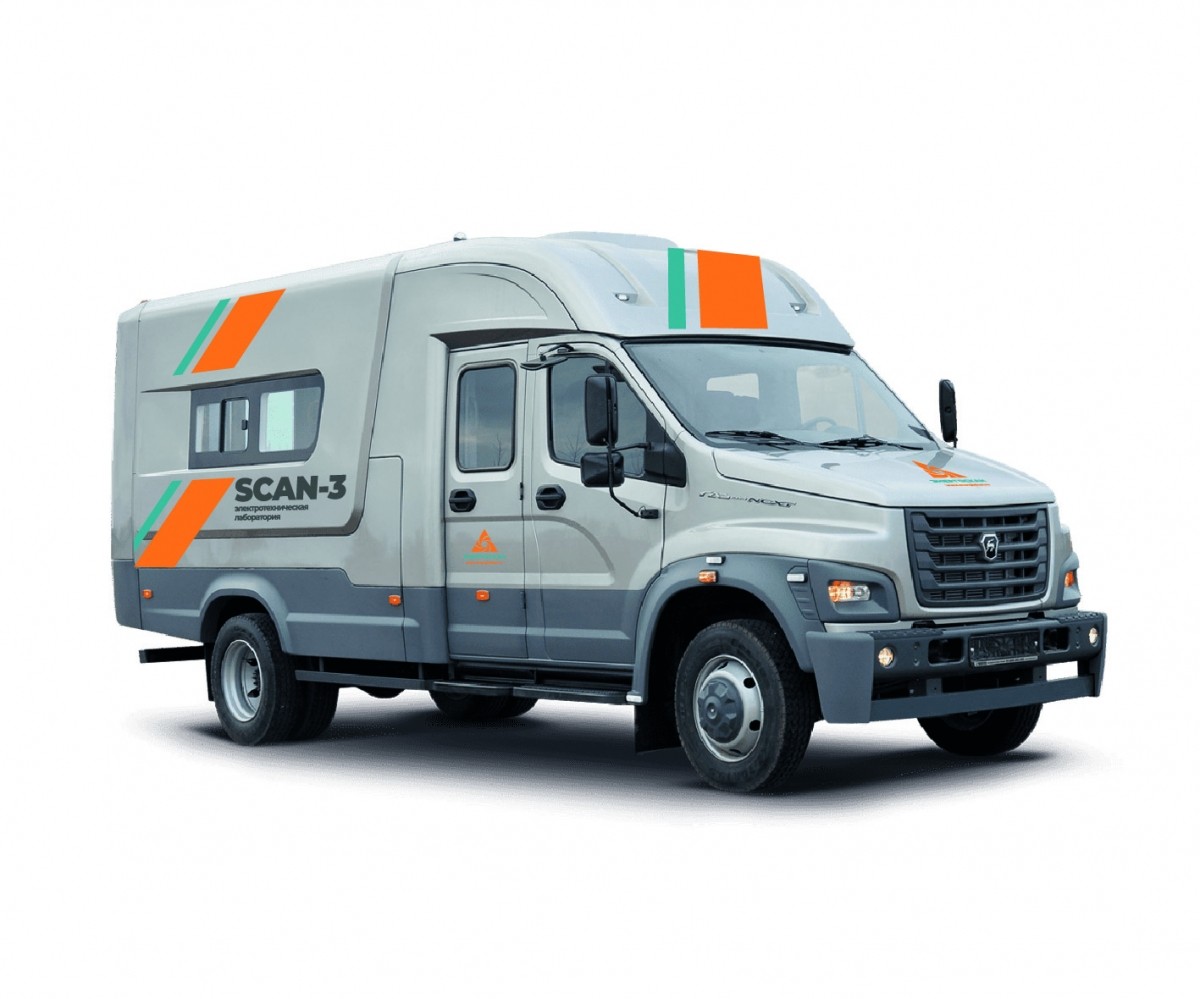

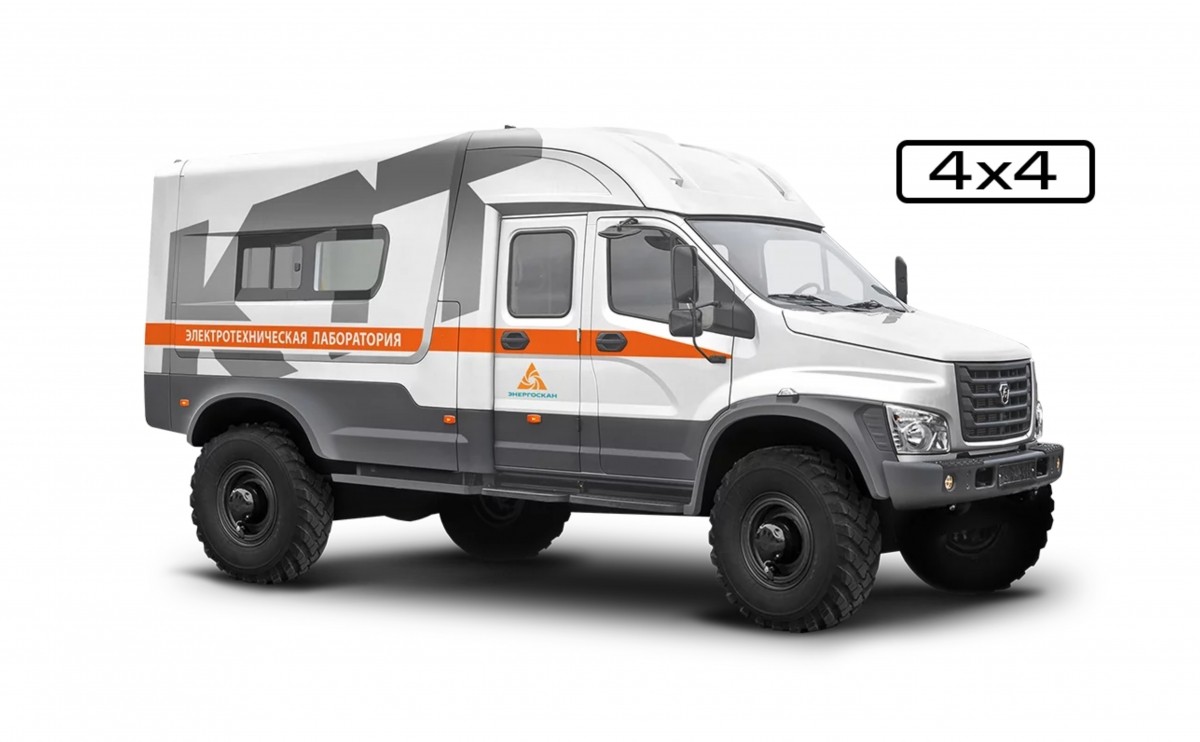

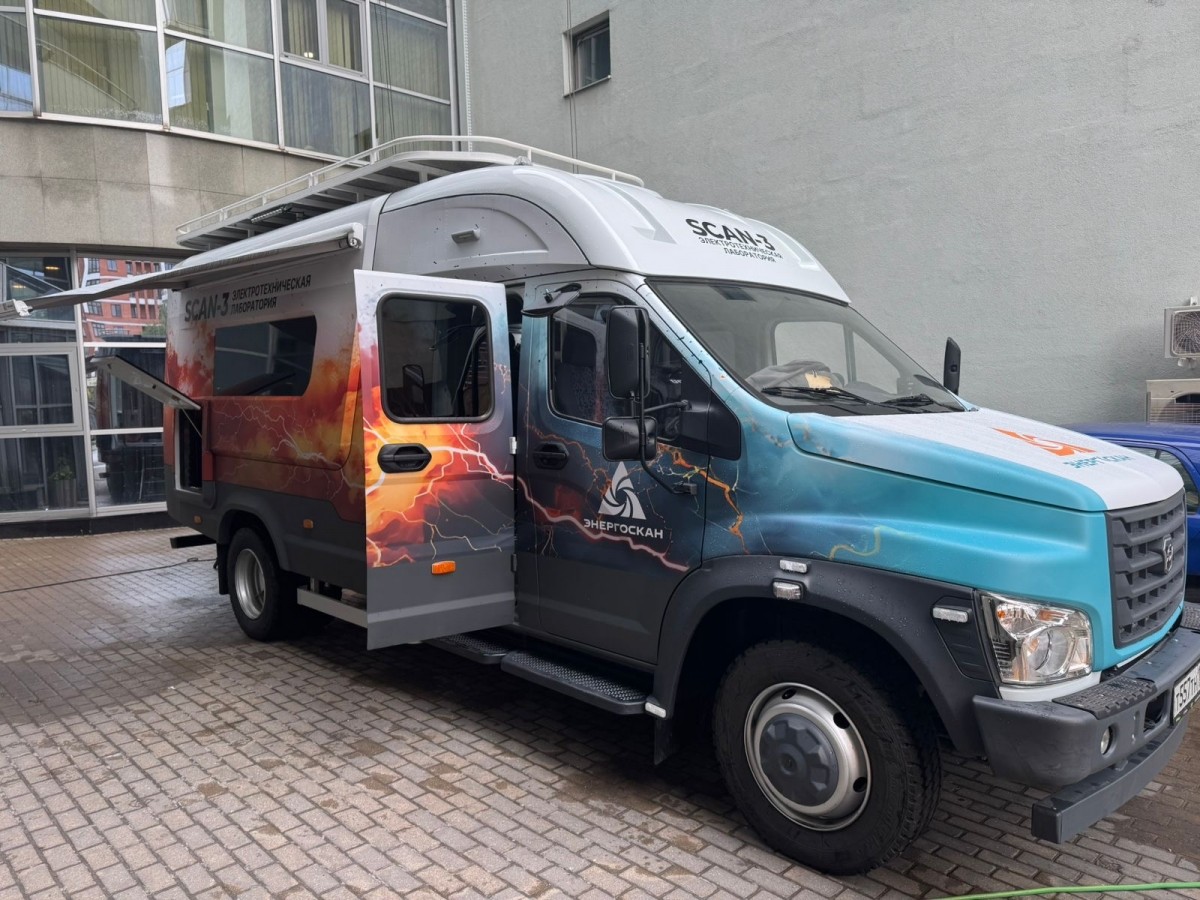

Передвижная электротехническая лаборатория (ЭТЛ) выполнена на базе полноприводного Газон NEXT повышенной проходимости.

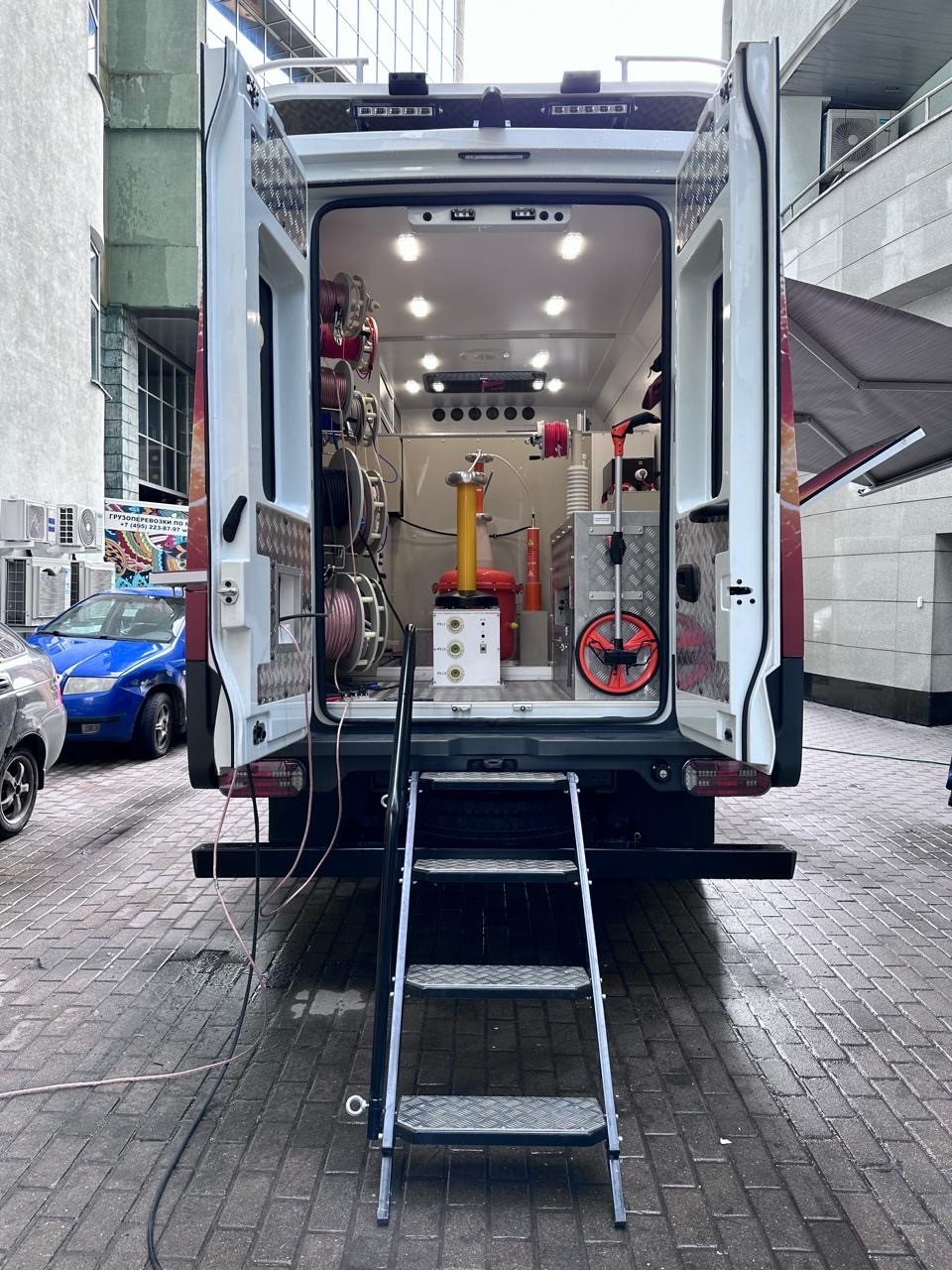

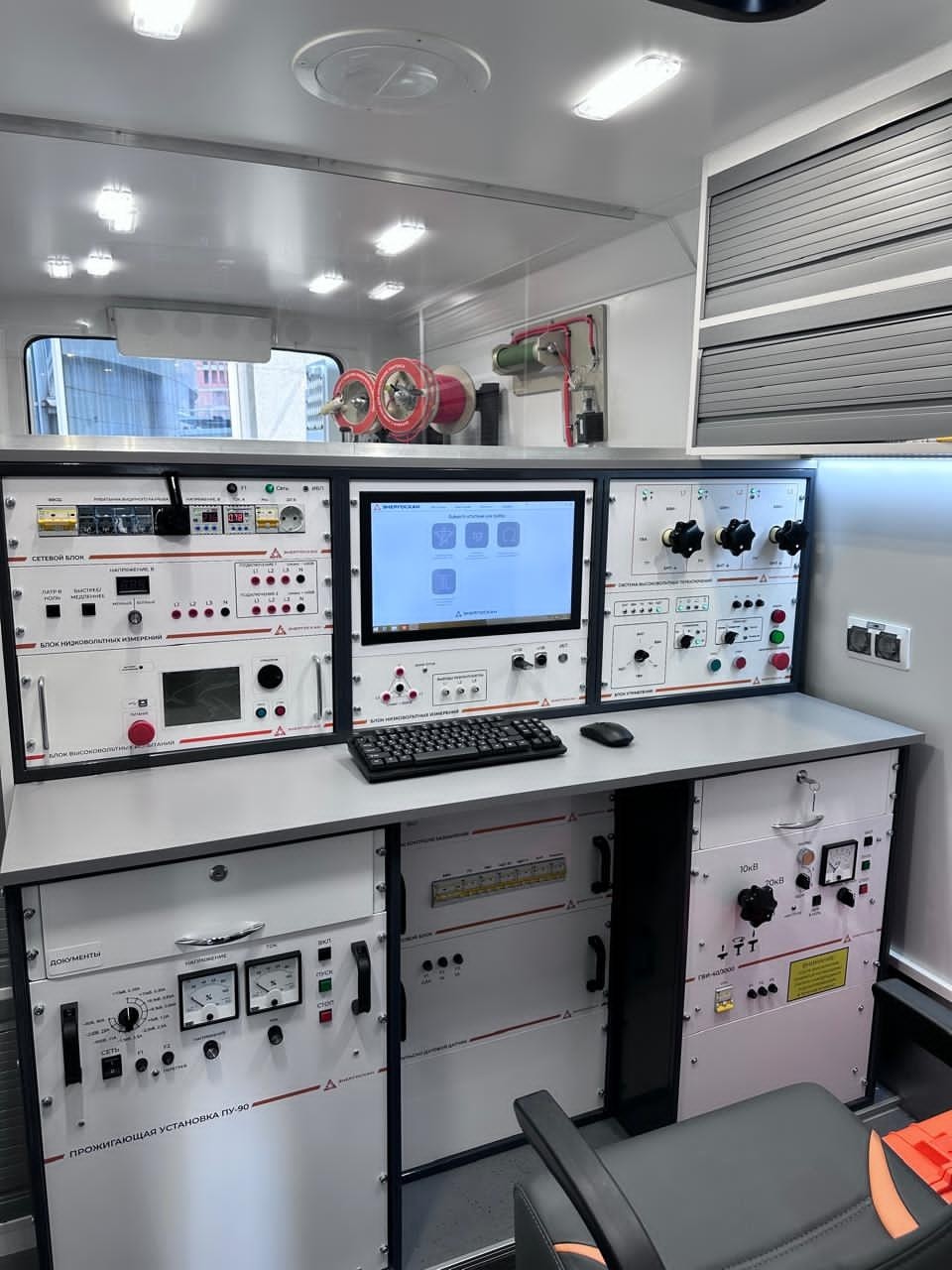

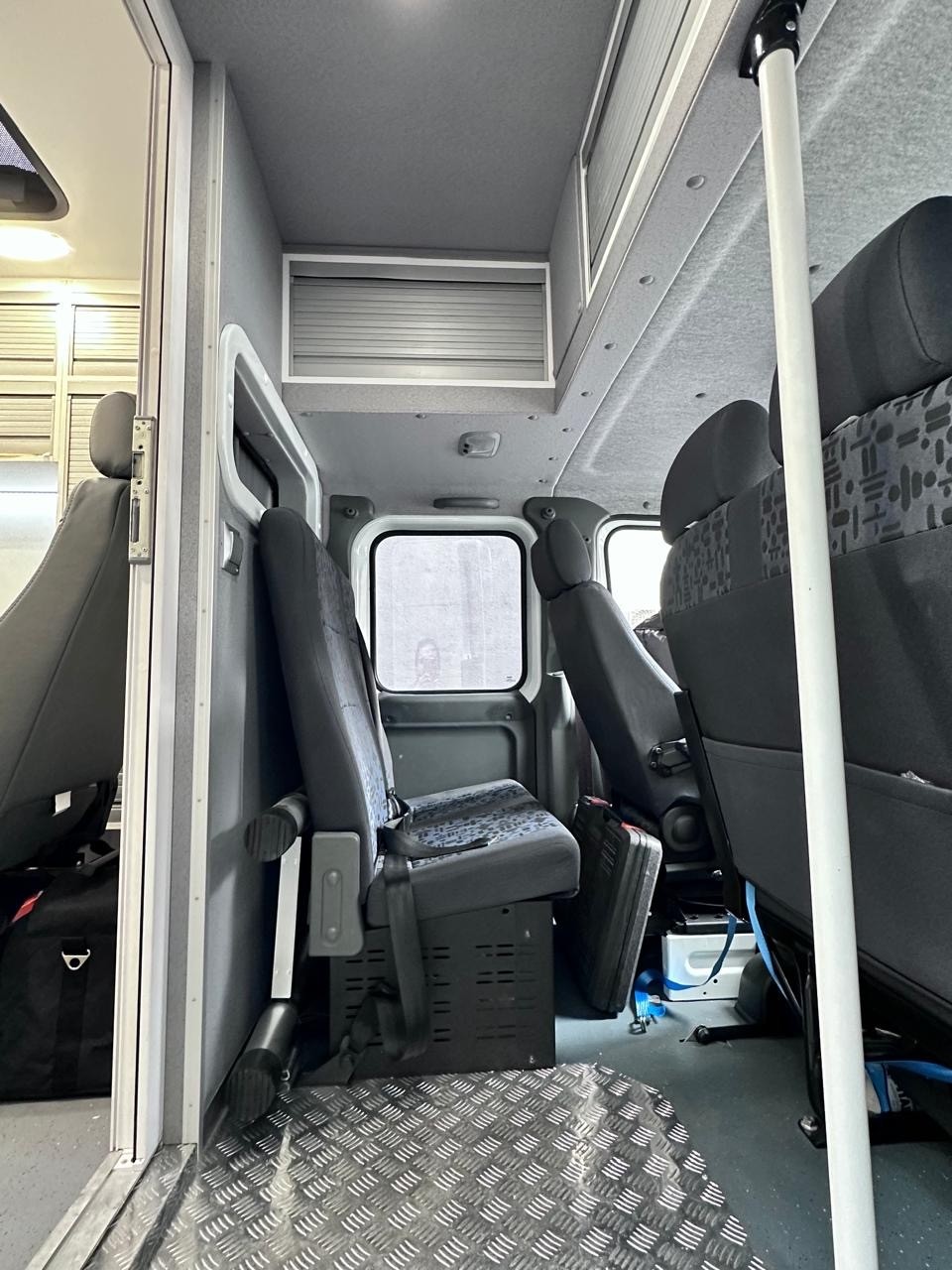

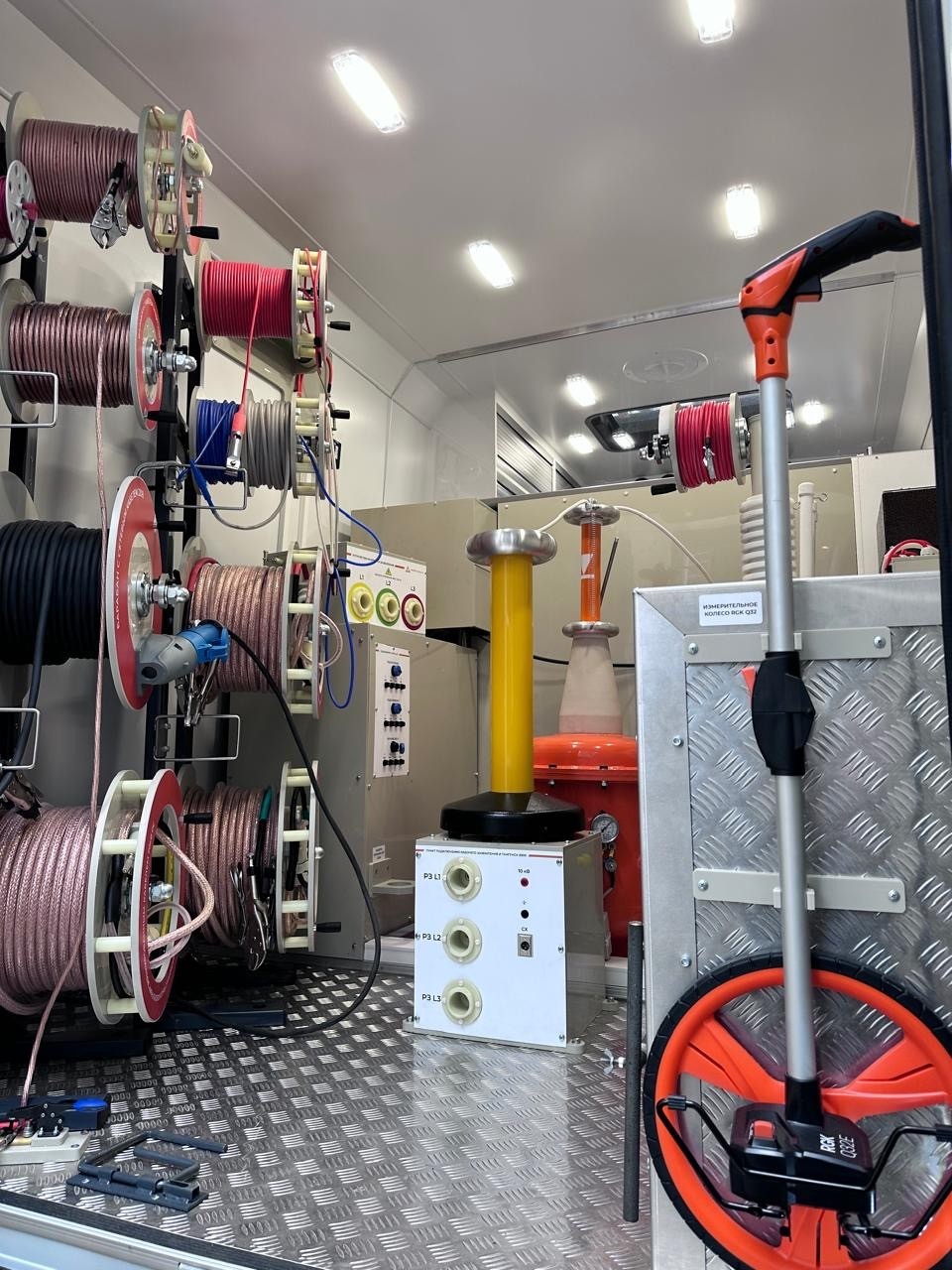

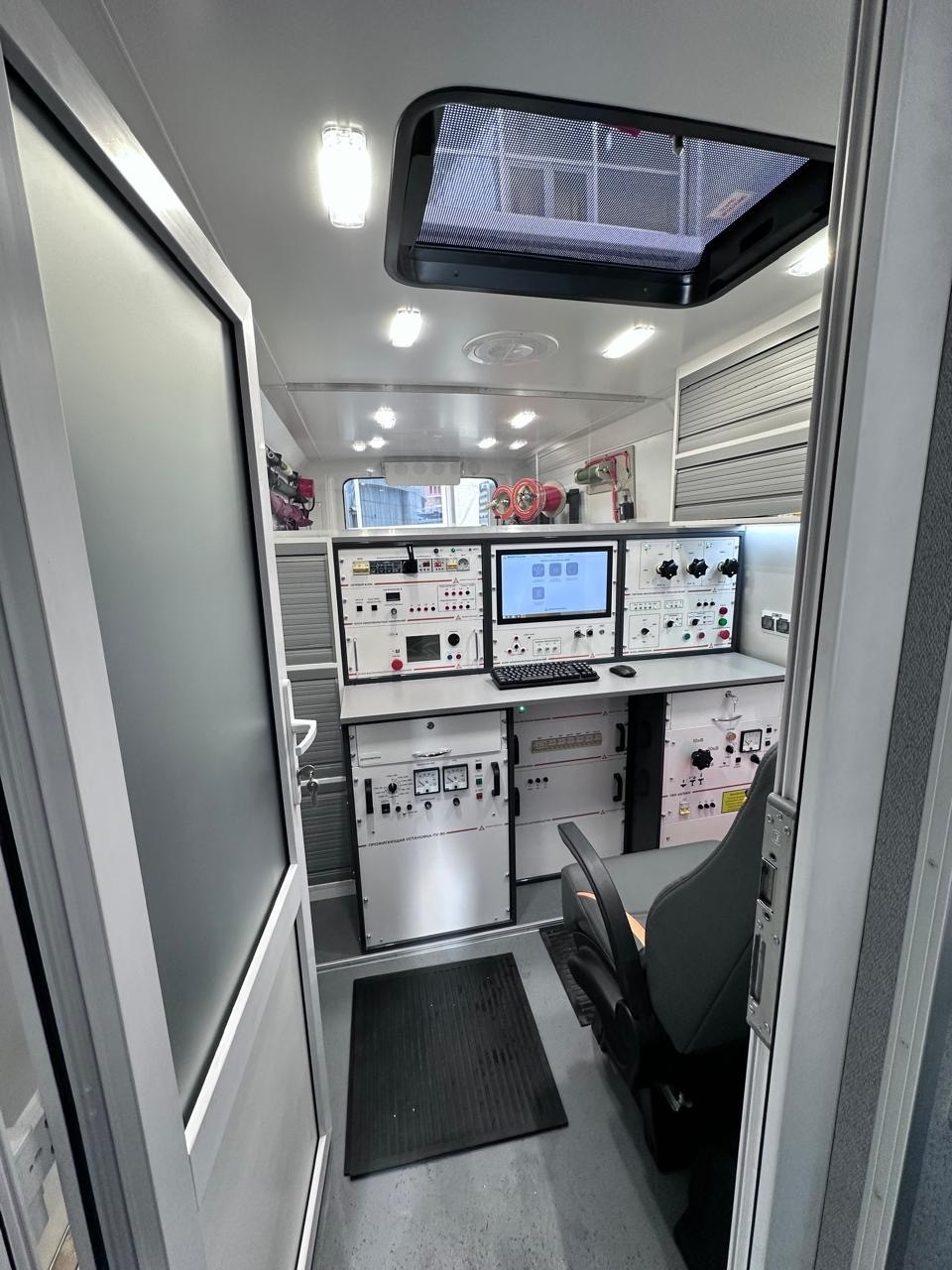

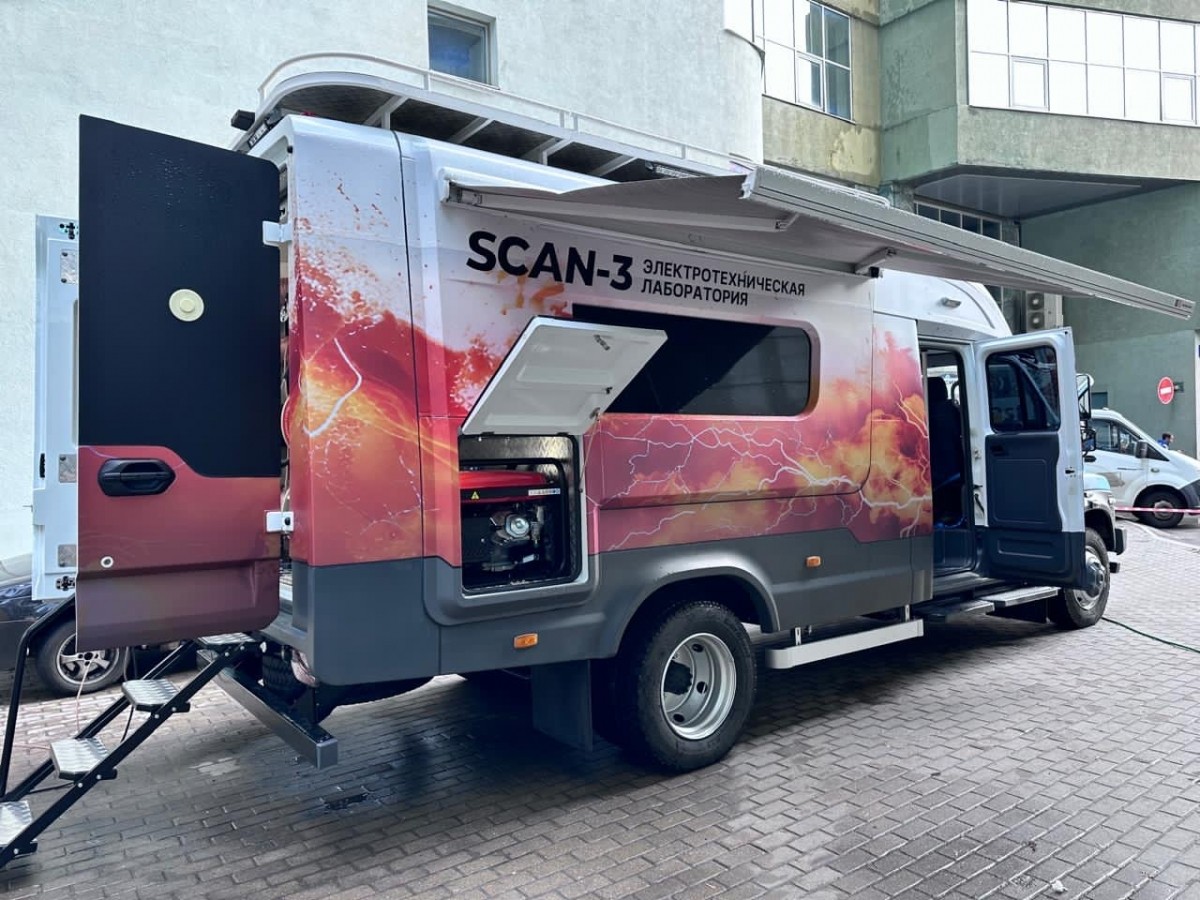

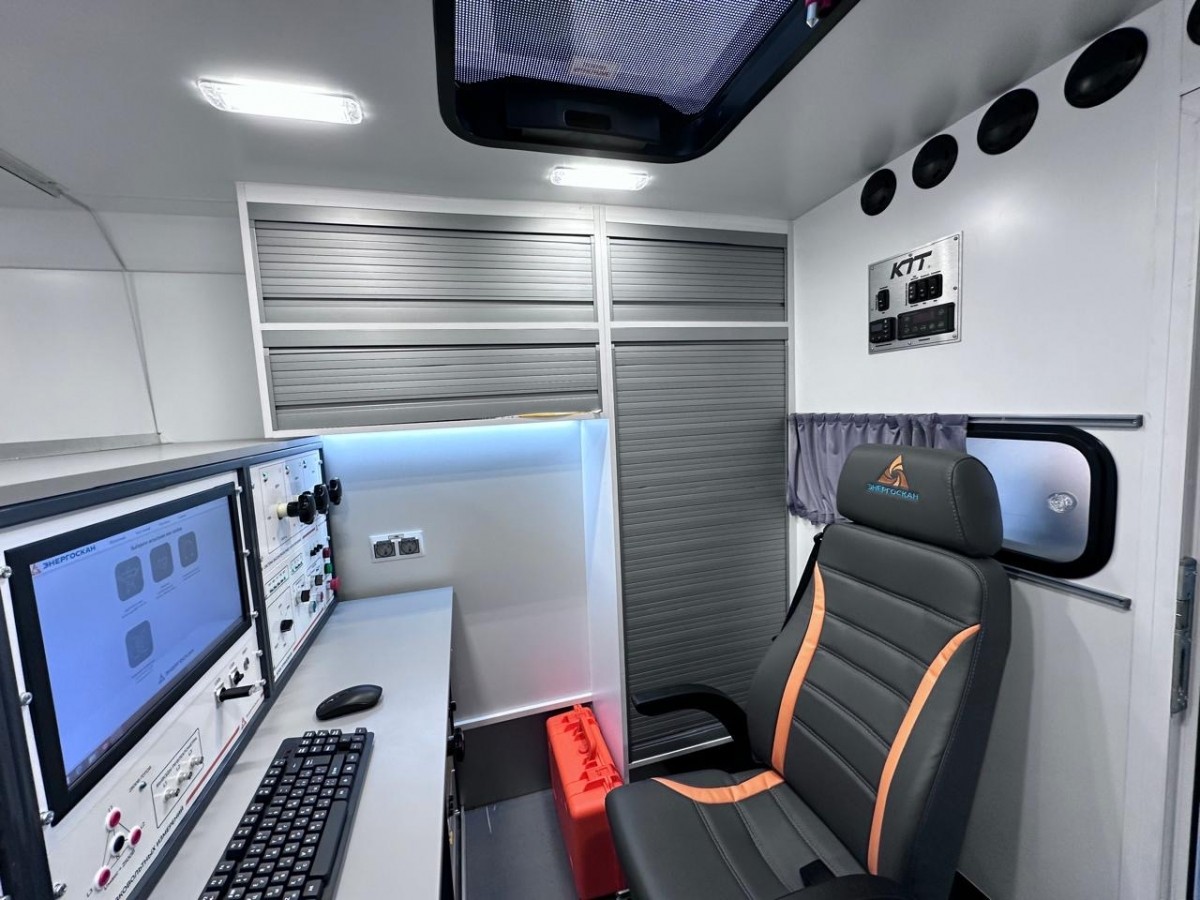

Спецавтомобиль имеет стеклопластиковый фургон, разделенный на 2 отсека. В отсеке оператора организовано рабочее место специалиста, установлены блоки управления, испытательные приборы. В высоковольтном отсеке размещено высоковольтное и вспомогательное оборудование.

В оснащение автолаборатории входит лабораторный комплекс SCAN (производство «Энергоскан»), состоящий из монтируемого и не монтируемого оборудования.

Возможны следующие варианты лабораторных комплексов:

• SCAN-1 – кабельные электротехнические лаборатории.
• SCAN-2 – трансформаторные электротехнические лаборатории.
• SCAN-3 – комбинированные электротехнические лаборатории.

Набор приборов при необходимости может быть изменен, модифицирован или расширен благодаря модульной конструкции комплекса, обеспечивающего независимую друг от друга работу испытательных блоков.

Для полноценного функционирования передвижной ЭТЛ и комфортной работы выездных специалистов автомобиль комплектуется необходимыми автономными системами жизнеобеспечения – электропитанием, освещением, вентиляцией, климатическими устройствами.
Передвижная электротехническая лаборатория сертифицирована, имеет одобрение Таможенного Союза «О безопасности колесных транспортных средств».

Возможности передвижной электролаборатории

• Испытание силовых кабельных линий и оборудования подстанций переменным напряжением промышленной частоты 50 Гц до 100 кВ, выпрямленным напряжением до 70 кВ.
• Измерение сопротивления изоляции напряжением до 2,5 кВ.
• Предварительное определение места повреждения кабеля с использованием следующих методов:
  • Метод рефлектометрии TDR;
  • Импульсно-дуговой ударный метод (ARC);
  • Метод колебательного разряда  со связью по току (ICE);
  • Метод колебательного разряда  со связью по напряжению (Decay);
  • Прожиг/дожиг изоляции.
• Точное определение места повреждения кабельной линии:
  • Акустический метод;
  • Акустико-электромагнитный;
  • Индукционный;
  • Потенциальный.
• Определение трассы кабельной линии.
• Определение глубины залегания кабельной линии.
• Выбор кабеля из пучка.
• Определение места повреждения кабельной оболочки.
• Измерение параметров трансформаторов:
  • Измерение емкости и тангенса угла диэлектрических потерь;
  • Коэффициент трансформации;
  • Сопротивление обмоток постоянному току;
  • Потери холостого хода;
  • Потери короткого замыкания;
  • Сопротивление короткого замыкания.

Преимущества работы с электролабораториями Энергоскан

Эффективность – реализованы все основные методы испытаний, предварительного и точного определения повреждений кабельных линий, включая современные беспрожиговые.

Универсальность – модульная конструкция позволяет при необходимости быстро заменить или добавить блоки без потери работоспособности лаборатории в целом.

Качество – оборудование проходит необходимую сертификацию и не уступает по точности, удобству и безопасности лучшим европейским аналогам, имеет гарантию 24 месяца.

Сервис – быстрое и качественное сервисное обслуживание нашими специалистами.

Обучение – проводим обучение по программам повышения квалификации в нашем учебном центре.

Видеообзор передвижной электротехнической лаборатории (ЭТЛ) СКАН-3 производства компании "Энергоскан"
