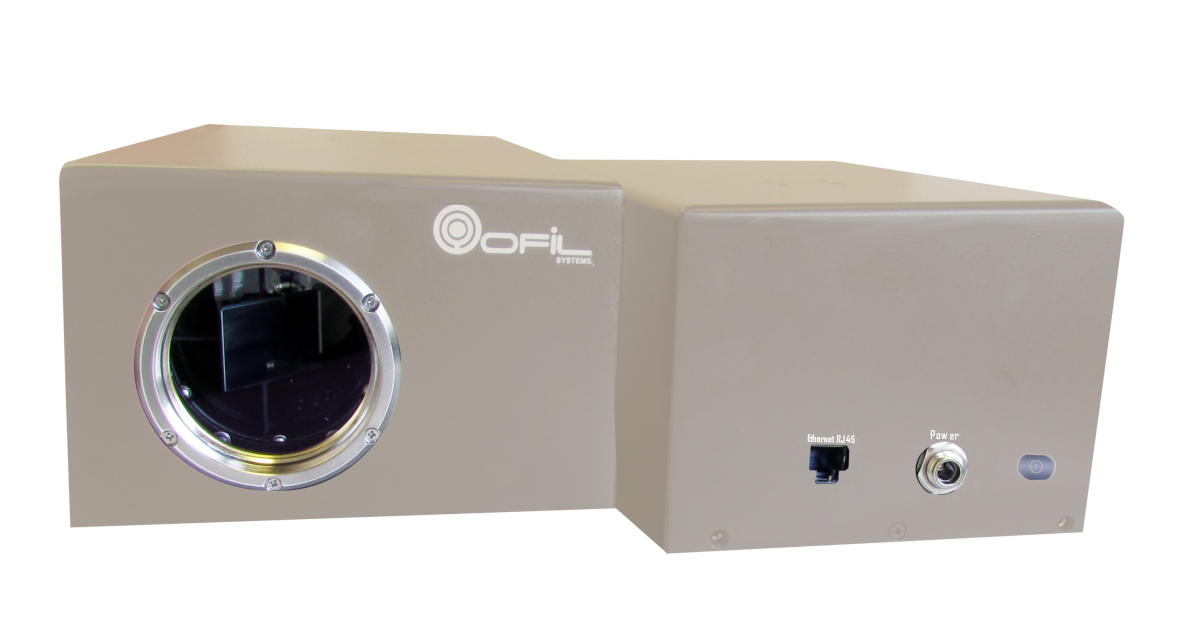

Инновационный прибор OFIL DayCor® RAILpact HD формирует изображения коронного разряда на основе УФ-детектора и камеры видимого диапазона высокого разрешения для диагностики контактной сети электрических железных дорог.
OFIL DayCor® RAILpact HD позволяет обнаруживать и регистрировать коронные разряды при дневном освещении. Обнаружение короны, невидимой для человеческого глаза, возможно исключительно с помощью двух-спектральных дефектоскопов, действующих в УФ и видимом диапазонах. OFIL DayCor® RAILpact HD - это высокочувствительная двухспектральная УФ камера высокого разрешения с встроенной запатентованной технологией DayCor®, способная точно определять источники коронного разряда, визуализировать их и передавать в реальном времени на удаленный приемник, рекордер или монитор.
Благодаря своей высочайшей чувствительности и надежности OFIL DayCor® RAILpact HD является отличным выбором для диагностики контактной сети высокого и среднего напряжения. Компактная камера подлежит установке в наружных корпусах и может монтироваться на фиксированных или подвижных платформах.
OFIL DayCor® RAILpact HD используется для диагностики систем среднего и высокого напряжения, обнаруживая повреждения контактной сети, вызванные дефектами конструкции, структурными и механическими проблемами, загрязнением, повреждениями изоляции, потерей гидрофобности и т. д.
Основные преимущества использования OFIL DayCor® RAILpact HD включают раннее обнаружение электрических неисправностей и получение результатов инспекции в формате видеоклипов высокого разрешения, включающих полную картину неисправности с точным определением ее источника, в режиме реального времени. Возможна адаптация камеры к конфигурации заказчика.
Основные преимущества
Моментальная диагностика в движении
OFIL DayCor® RAILpact HD передает видео высокого разрешения «на лету» без необходимости в обработке изображений и интеграции кадров. Получаемые видеоклипы отображают точную информацию об обнаруженных дефектах без смазывания картинки, даже во время высокоскоростной инспекции.
Простота монтажа
Благодаря компактным габаритам и малому весу OFIL DayCor® RAILpact HD легко умещается в наружных корпусах, устанавливаемых на крышах поездов, а также может монтироваться на кронштейнах, системах панорамирования и наклона или в погодозащитных кожухах. Возможна запись видео для постобработки, анализа данных, составления отчетов и анализа тенденций.
Улучшенные возможности диагностики
Поле обзора OFIL DayCor® RAILpact HD поддается регуляции масштабированием от максимально широкого (10°) до узкого - в соответствие с инспектируемым объектом. Фиксированное поле обзора предназначено для автоматической автономной работы камеры, динамичное с непрерывным масштабированием подходит для процессов ручного управления камерой. Выбранное поле обзора влияет на размер области сканирования.
Дистанционное управление
OFIL DayCor® RAILpact HD поставляется с набором команд для интеграции в прибор дистанционного управления конечного пользователя. Команды отправляются через 1 ГБ Ethernet.
Запись и сохранение видео высокого разрешения (HD)
OFIL DayCor® RAILpact HD транслирует видео высокого разрешения с указанием количества зафиксированных событий короны, даты и времени.
| Параметр | Характиристики |
|
Ультрафиолетовый канал (УФ) – оптические характеристики |
|
| Блокировка солнечного света | абсолютная – при любом солнечном свете и любых погодных условиях, объект может быть обследован при наличии солнца в поле обзора |
| Обнаружение минимального частичного разряда | 1,0 рС (пикокулон) @ 15 m (сертификация лаборатории Innogy Германия; ICE 60270:2000) |
| Минимальная УФ чувствительность | 2,05 х 10-18 Вт / см2 |
| Поле обзора Гор./Верт. |
Гор.: 10º - 1,6º Верт.: 5,6º - 0,9º непрерывное |
| Фокусировка | полная ручная и автоматическая фокусировка для УФ и видимого каналов |
| УФ масштабирования | 2х (оптическое), 6.25 (цифровое), синхронизированное с видимым каналом, непрерывное |
| УФ интеграция кадров | Вкл./Выкл. |
| Отображение цветов УФ |
Комбинированный режим - красный, оранжевый, желтый, зеленый, голубой, синий, фиолетовый, розовый УФ режим - белый |
| Спектральный диапазон | 240 - 280 нм |
|
Видимый канал – оптические характеристики |
|
| Точность наложения УФ/видимый канал | лучше 1 милилрадиана |
| Минимальная видимая светочувствительность | 0,07 Lux |
| Поле обзора |
Гор.: 10º - 1,6º Верт.: 5,6º - 0,9º непрерывное УФ и видимый канал синхронизированы |
| Масштабирование видимого канала | 12х - оптическое, 12х - цифровое, непрерывное |
| Фокусное расстояние | 0,6 м до бесконечности, автоматическое и ручное |
| Формат данных | |
| Стандарт видеовыхода | HD 720 p 60 fps |
| Формат видео | MOV |
| Формат фото | JPG |
|
I/O управление и эксплуатация |
|

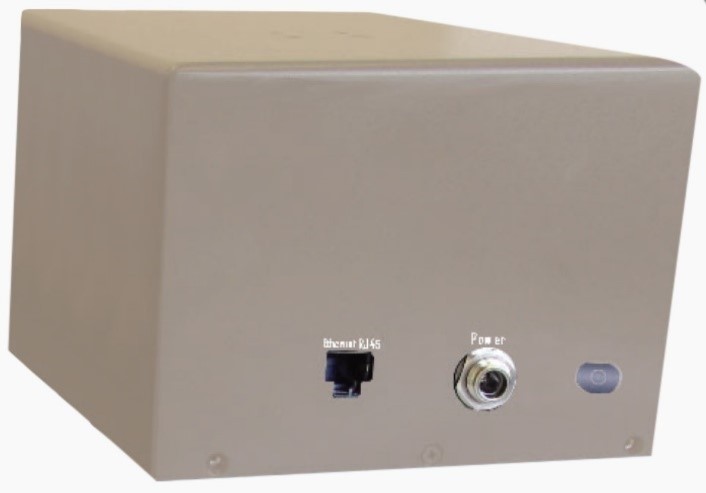

| Интерфейс | двунаправленный Ethernet 1 ГБ для управления и потокового видео |
| Режимы работы | комбинированный (УФ и видимый), только УФ, только видимый |
| Физические характеристики и источник питания | |
| Температура хранения и эксплуатации | -20º C до +55º C |
| Вес блока камеры | 1990 гр |
| Габариты камеры (Д х Ш х В) | 255 х 155 х 92 мм |
| Номинальная потребляемая мощность и источник питания | 12 В DC, 25 Вт |
| Вибрация и шок | ETSI EN 300 019-2-5 V3.0.0 (2002-12), IEC 60068-2-64 |
| Пыле и водонепроницаемость | IP65 |
|
Аксессуары |
|
| Программное обеспечение CoronaWisa, погодозащитный кожух | |
