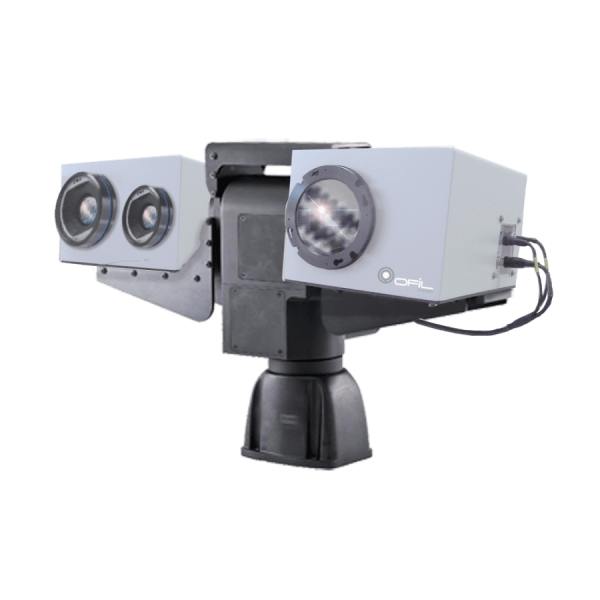

DayCor® Ranger HD - это решение премиум-класса для проведения инспекционных работ с набором оптических датчиков в стабилизированной поворотно-наклонной опоре. Ranger предлагает отличное решение для проверки протяженных воздушных линий с обнаружением резкости на большом расстоянии, предустановленными углами проверки и профилями пользователей, а также записью видео высокой четкости. DayCor® Ranger имеет прочный корпус на стабилизирующем креплении, самую чувствительную УФ-камеру, высокоскоростной блок панорамирования и наклона, монитор с высоким разрешением, эргономичный пульт дистанционного управления и внутренний рекордер.
В системе предусмотрены дополнительные оптические датчики, а также датчик температуры и влажности. Стабилизирующее крепление гарантирует плавную и четкую запись видеоклипов с указанием степени коронарного разряда. Ranger - это высокопроизводительная надежная система сканирования, которая обеспечивает точное отображение короны и источников ее излучения.
Основные преимущества
Ультрафиолетовое обследование
Высокая чувствительность к ультрафиолетовому излучению позволяет обнаруживать и фиксировать удаленный коронный разряд во время движения, не смазывая выходной видеоматериал и не пропуская события коронного разряда.
Стабилизированное крепление
Разработанная для проведения инспекций, система заключена в прочный корпус и установлена на стабилизированной системе панорамирования и наклона с быстрым откликом на команды. Особое внимание уделяется бесшумной и кристально четкой передаче изображения. Подходит для большинства креплений на крыше.
Дистанционное утравление
Эргономичный дизайн со встроенным экраном высокого разрешения (HR) и интуитивно понятным меню для управления как датчиками, так и поворотом и наклоном. Предустановленные сохраненные углы автоматизируют поворот системы. Дополнительная тонкая настройка добавляет гибкости и маневренности
Превосходная производительность
Благодаря высокой точности, отличному качеству изображения и устойчивости к длинноволновому солнечному отражению Ranger обеспечивает выдающиеся результаты обнаружения. Система настраивается в соответствии с конкретными потребностями клиентов и может включать альтернативные комбинации технологий оптического зондирования.
Простота установки и малый вес
Крепления состоят из облегченной конструкции и композитных крышек. Установка проста и стандартна.
Видеозапись и хранение данных
На протяжении всего привода видео с установленных датчиков передаются и отображаются на мониторе с высоким разрешением, а также могут быть записаны и сохранены на портативной памяти. Записи могут включать радиометрические показания, GPS, дату и время, манометр и влажность. Также могут быть добавлены звуковые комментарии и аннотации.
Система управления данными
Дополнительная система управления данными предоставляет информацию о сканированной сетке, такую как идентичность каждой установки, прошлые характеристики, прошлые записанные события, сбои, маршрут и т. Д. Данные извлекаются во время движения и отображаются синхронно с географическими и / или топографическими картами.
| Параметр | Характиристики |
| Модель MS | |
| Блок управления и индикации | |
| Дисплей | 8,4” цветной ЖК-дисплей с высоким разрешением |
| Разрешение | 800 x 600 SVGA |
| Операция | джойстик, клавиатура |
| Управляемые Блоки |
УФ-камера, панорамирование и наклон, рекордер |
| Аудио интерфейс | внутренний микрофон и динамик |
| Размер, Д х В х Ш | 7,6 x 31,7 x 22,6 см |
|
ИК-камера |
|
| FOV | 16° x 12° |
| Размер детекторной решетки | 1024 × 768 пикселей |
| Спектральный диапазон | 7,5 - 14 мкм |
| Температурное разрешение при 30° C | < 0,02 K (*) |
| Температура, точность считывания | + / -1 С или + / -1 % (*) |
| Температура, диапазон измерения | (-40 ... 2000)° C (*) |
| Поворотное устройство | |
| Стабилизация | амортизаторы |
| Интерфейсный разъем | согласно стандарту MIL-C-26482 |
| Потребляемая мощность | |
| Рабочее напряжение | 9 - 14 В постоянного тока или 110 / 220 В переменного тока |
| Заданное положение | множественное программируемое положение |
| Рабочие углы |
поворот: 360° непрерывное (с вариантом выскальзования кольца) наклон: -90° до +90° |
| Скорость |
поворот: 0.005° до 50°/сек @ 24VDC наклон: 0.005° до 12°/сек @ 50ft-lbs @ 24VDC |
| Стандарт | IP67 |
| Коммуникационные порты для полезной нагрузки | 4 настраиваемых последовательных порта, 2 TTL и 1 IP-порт |
|
УФ-камера |
|
| Минимальное обнаружение разряда | 1 pC @ 15 метров |
| Минимальное обнаружение шумов | 3,6 дБ мкВ (RIV) @1 МГц @10 м |
| Минимальная чувствительность к ультрафиолетовому излучению | 1,9×10-18 Вт/см2 |
| Поле зрения H x V | 10°-1.6° | 5.6° – 0.9° |
| Стандарт видео | HD, 720p ,1280x720px |
| УФ/видимая точность наложения | Отклонение |
| Видимый зум | 25x оптический и цифровой, непрерывный |
| УФ-зум | 2x (оптический), 6.25 x (цифровой), Подчиненный видимому каналу, непрерывный зум |
| Измерение, Д х Ш х В | 259 x 128 x 117 мм |
| Видеокамера | |
| Датчик изображения | 1 / 2.8 CMOS тип |
| Качество изображения | 2,38 мегапикселя |
| Оптический зум | 30x |
| Цифровой зум | 12x (360x с оптическим зумом) |
| Угол обзора | 63,7° (широкий конец) - 2,3° (теле-конец) |
| Модель UV | |
| Блок управления и индикация | |
| Дисплей | 8,4” цветной ЖК-дисплей с высоким разрешением |
| Разрешение | 800 x 600 SVGA |
| Операция | джойстик, клавиатура |
| Управляемые Блоки | УФ-камера, панорамирование и наклон, рекордер |
| Аудио интерфейс | внутренний микрофон и динамик |
| Размеры, Д х Ш х В | 7,6 x 31,7 x 22,6 см |
| Поворотное устройство | |
| Стабилизация | амортизаторы |
| Интерфейсный разъем | согласно стандарту MIL-C-26482 |
| Потребляемая мощность | |
| Рабочее напряжение | 9 - 14 В постоянного тока или 110 / 220 В переменного тока |
| Заданное положение | множественное программируемое положение |
| Рабочие углы |
поворот: 360º непрерывное (с вариантом выскальзования кольца) наклон: -90° к +90° |
| Скорость |
поворот: 0.005° до 50°/сек @ 24VDC наклон: 0.005° до 12°/сек @ 50ft-lbs @ 24VDC |
| Стандарт | IP67 |
| Коммуникационные порты для полезной нагрузки | 4 настраиваемых последовательных порта, 2 TTL и 1 IP-порт |
| УФ – камера | |
| Минимальное обнаружение разряда | 1 pC @ 15 метров |
| Минимальное обнаружение шумов | 3,6 дБ мкВ (RIV) @ 1 МГц @ 10 м |
| Минимальная чувствительность к ультрафиолетовому излучению | 1,9 × 10 - 18 Вт/см2 |
| Поле зрения H x V | 10° - 1,6° | 5,6° – 0,9° |
| Стандарт видео | HD, 720p ,1280 x 720 px |
| УФ/видимая точность наложения | отклонение |
| Видимый зум | 25x оптический и цифровой, непрерывный |
| УФ-зум | 2x (оптический), 6.25 x (цифровой), подчиненный видимому каналу, непрерывный зум |
| Измерение, Д х Ш х В | 259 x 128 x 117 мм |
