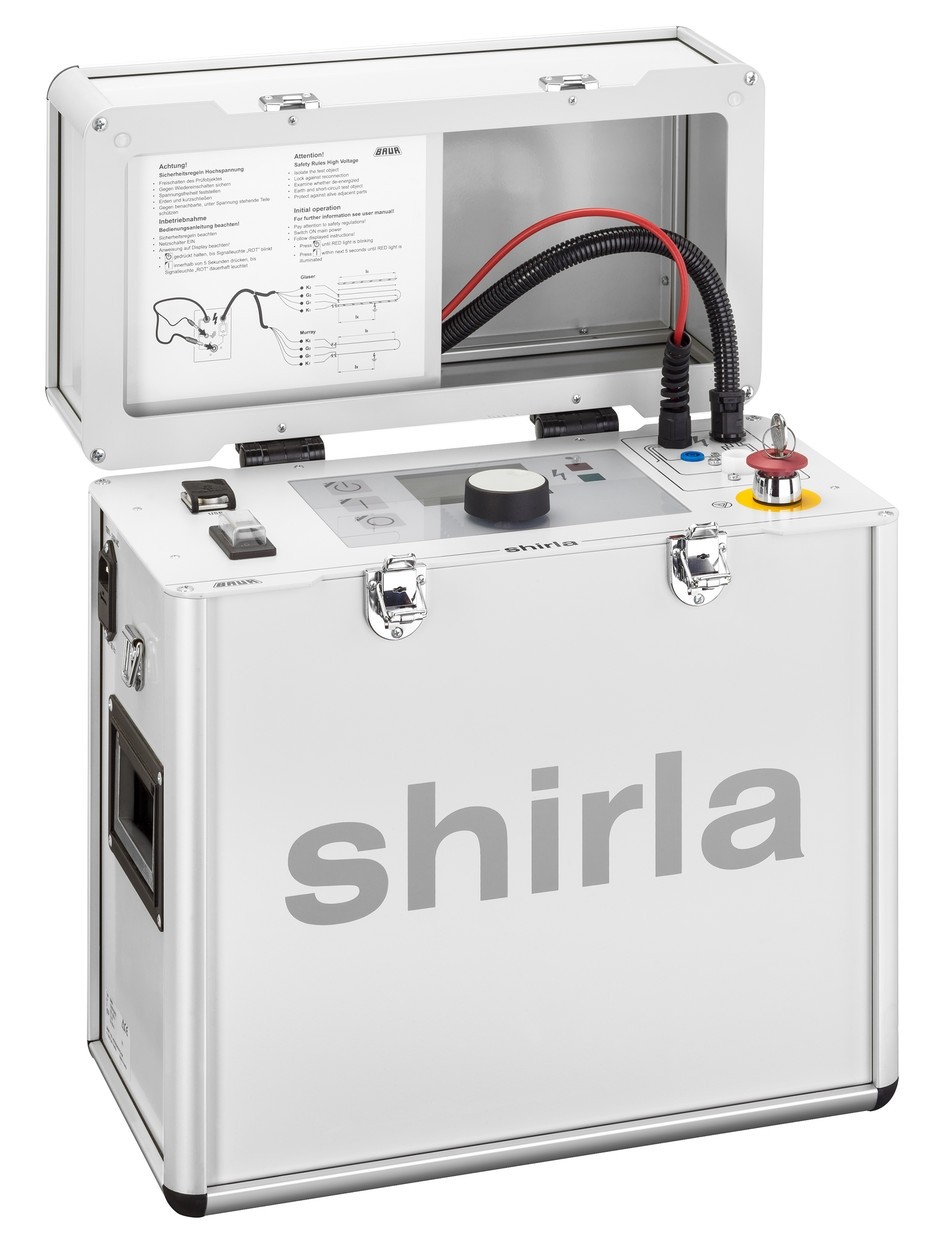

Прибор для проверки оболочки кабеля SHIRLA производства компании BAUR(Австрия) предназначена для испытаний кабелей и оболочек кабелей высокого, среднего и низкого напряжения, предварительного определения мест повреждений, а также для определения точного места повреждения оболочек. Напряжение до 10кВ. Встроенный аккумулятор. Вывод отчетов через интерфейс USB 2.0
Прибор SHIRLA позволяет пользователю проводить испытания кабелей низкого напряжения и оболочек кабелей напряжением до 10 кВ. При этом измеряются следующие параметры: сила тока, напряжение и сопротивление в месте повреждения.
Установка SHIRLA определяет как низкоомные, так и высокоомные повреждения кабеля. Поиск предварительного места повреждений кабелей основано на принципе измерительного моста по методу Мюррея и Глейзера. Расстояние до места повреждения отображается в метрах. Могут учитываться различные кабельные участки. Посредством встроенного источника высокого напряжения (до 10 кВ) можно определить места повреждений с очень высоким сопротивлением.
Система SHIRLA дает возможность выполнить точное определение места повреждения кабеля используя метод шагового напряжения. Для этого дополнительно к прибору требуется гальвонометр KMF 1 или универсальный приемник UL 30. Для этого на кабель или оболочку кабеля подаётся импульсное периодическое напряжение до максимум 10 кВ.
Функциональные особенности:
|
Общие характеристики |
|
|
Входное напряжение |
110 ВAC … 240 ВAC, 50 Гц / 60 Гц |
|
Макс. входное напряжение |
Макс. 200 ВА |
|
Дисплей |
цифровой ЖК-дисплей с подсветкой, автоматическая настройка яркости, 320 x 240 точек |
|
Испытания |
|
|
Выходное напряжение |
0 — 10 кВ |
|
Выходной ток |
10 мА @ 5 кВ, 5 мА @ 10 кВ |
|
Разрешение |
1 мкА |
|
Измерение сопротивления |
Да |
|
Ограничение напряжения и тока |
Да |
|
Предварительное определение места повреждения кабелея |
|
|
Метод измерения |
4-проводниковый измерительный мост по методу Мюррея и Глейзера |
|
Измеряемое напряжение / Напряжение моста |
до 10 кВ |
|
Измеряемый ток |
Макс. 50 мА |
|
Точность |
± 0,1% |
|
Ход измерения |
Полностью автоматическая коррекция моста и измерения |
|
Устанавливаемые кабельные участки |
50 участков |
|
Ограничение напряжения и тока |
Да |
|
Точное определение места повреждения кабеля |
|
|
Импульсное напряжение |
100 В – 10 кВ |
|
Импульсный ток |
|Макс. 700 мА |
|
Образец импульса |
Три образца импульса на выбор |
|
Работа от батареи |
|Встроенный аккумулятор, Работа от аккумулятора при любом использовании |
|
Составление отчета |
Автоматический отчет об измерении для проверки и локализации повреждений, вывод отчета через интерфейс USB 2.0 |
|
Рабочая температура |
-20°C…. +50°C |
|
Температура хранения |
-40°C…. +60°C |
|
Относительная влажность воздуха |
Не конденсировать |
|
Размеры (в мм) |
Прибл. 440 x 490 x 220 (Д x В x Ш) |
|
Вес, включая принадлежности |
< 20 кг |
Основной комплект поставки Shirla:
