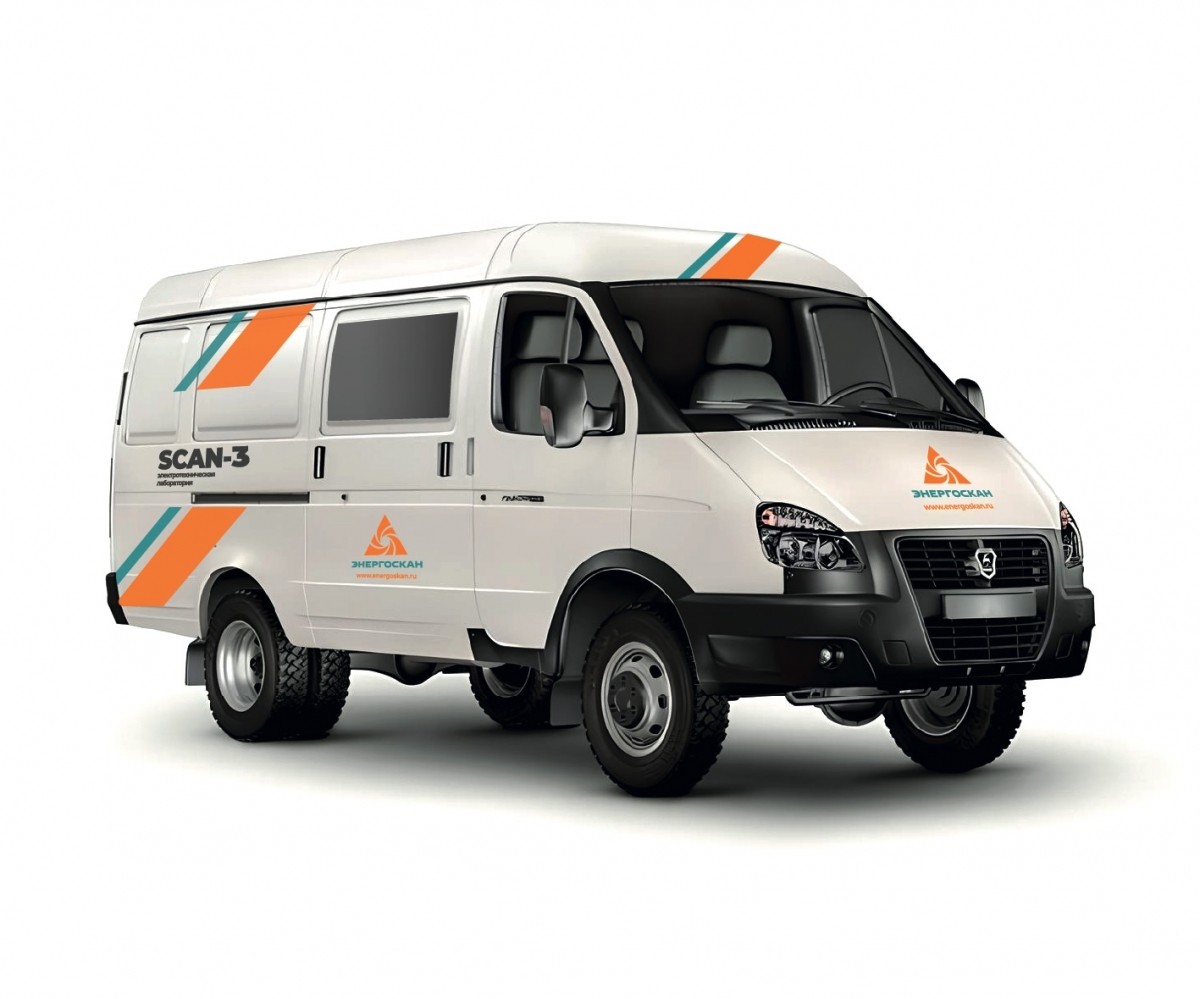

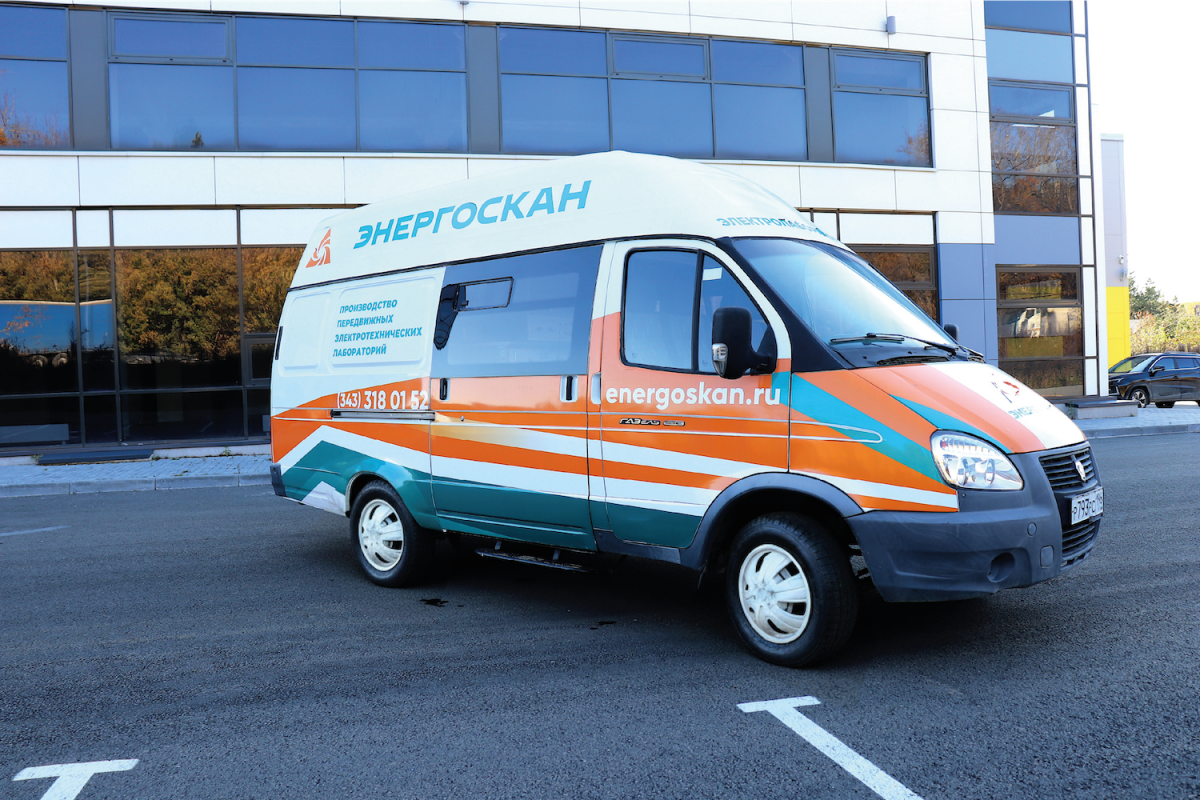

Передвижная лаборатория СКАН-3 предназначена для высоковольтных испытаний, определения места повреждений кабельных линий напряжения 0,4-35кВ.
Возможности электролаборатории СКАН-3 (ГАЗ-27057):

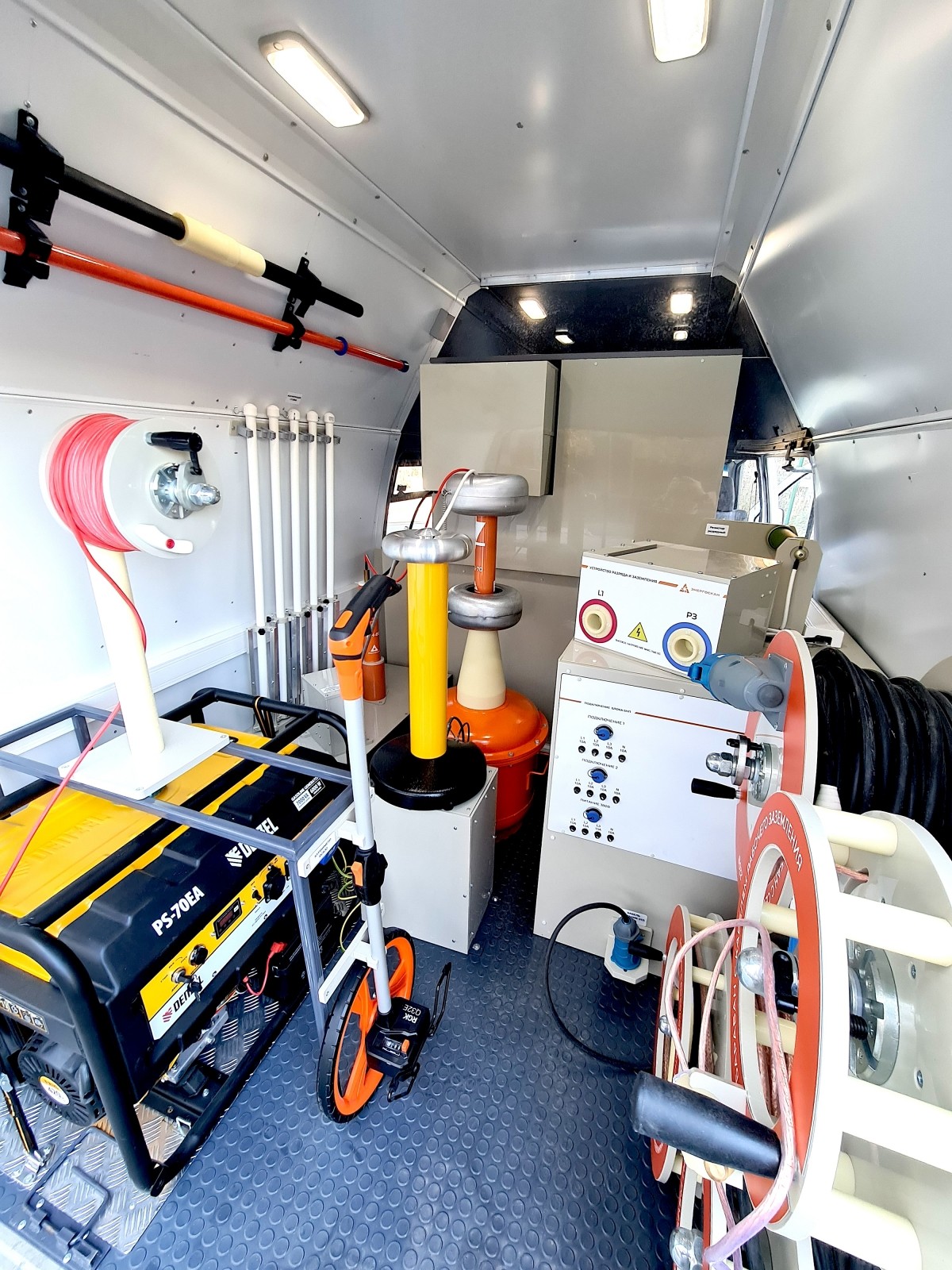

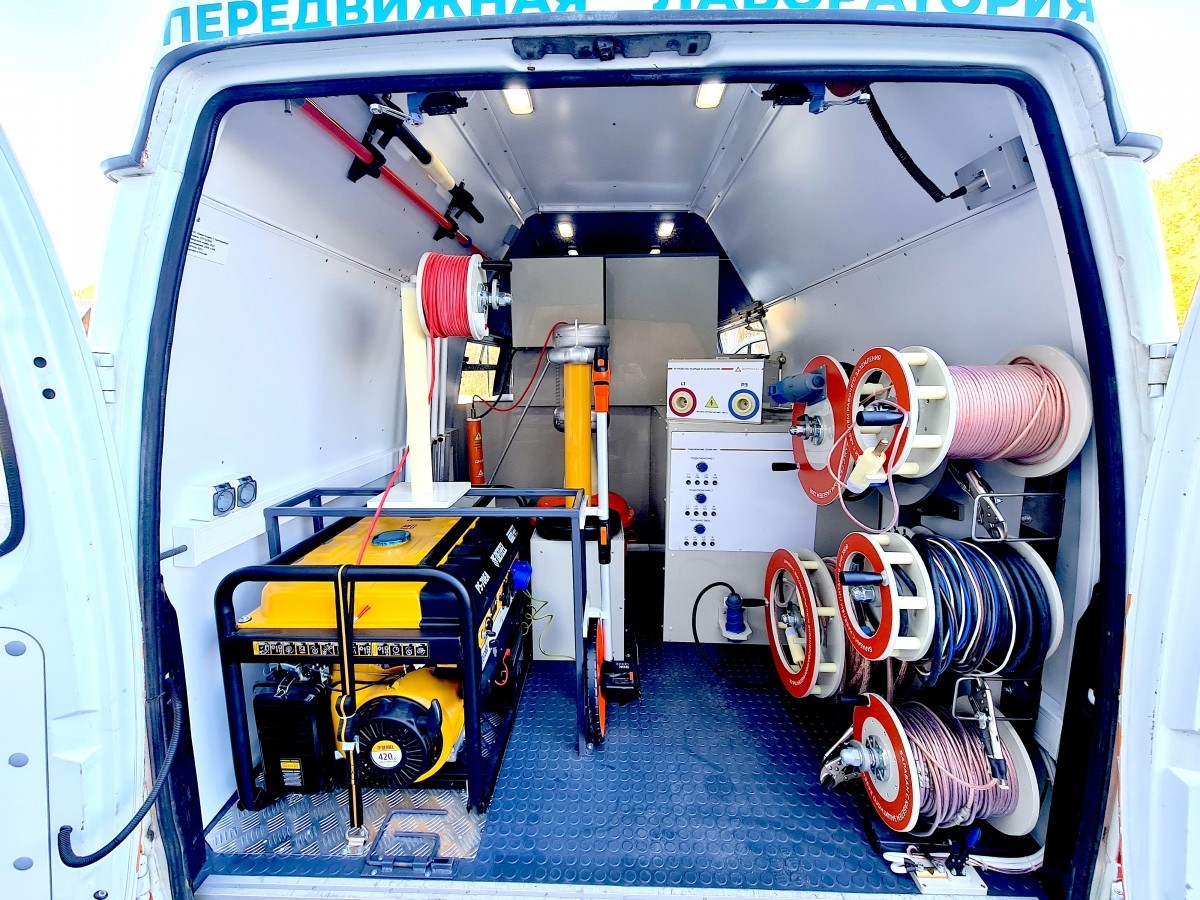

Оборудование лаборатории условно подразделяется на основное (монтируемое) и дополнительное (не монтируемое) оборудование. Лаборатория имеет модульное построение, приборы при необходимости работают независимо друг от друга.
Срок производства комплекта: 60 -70 дней.
Установка комплекта: монтаж,пуско-наладка,обучение на площадке Покупателя входит в стоимость. Проезд до площадки покупателя, командировочные расходы бригады монтажников (2 чел) оплачиваются отдельно.
Преимущества работы с лабораториями Энергоскан:
| Элемент | Характеристика |
|---|---|

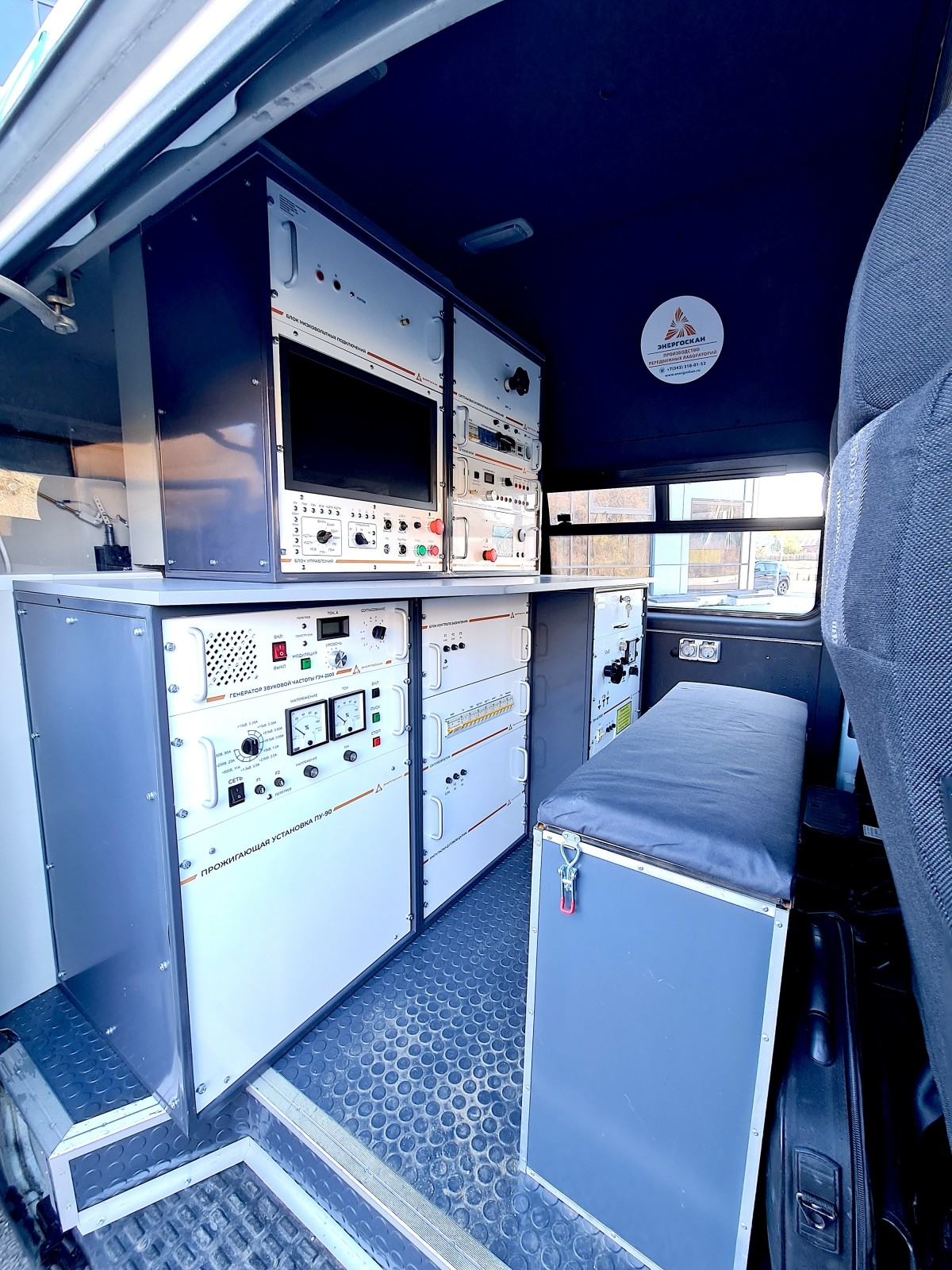

| Стол-стойка | |
| Назначение | Несущая конструкция для размещения модулей и блоков, рабочее место оператора. |
| Тип стойки | Eurodesk, 19-дюймовое исполнение |
| Блок высоковольтных испытаний ВИУ-100/70 | |
| Номинальное напряжение питания | 220 В |
| Максимальное напряжение (50 Гц) | 100 кВ |
| Максимальное выпрямленное напряжение | 70 кВ |
| Выходная мощность | до 12 кВА (длительно) / 20 кВА (кратко) |
| Тип изоляции трансформатора | Элегаз |
| Погрешность измерений | 3% |
| Генератор высоковольтных импульсов ГВИ-40/3000 | |
| Номинальное напряжение питания | 220 В |
| Максимальная потребляемая мощность | 3,5 кВА |
| Максимальное напряжение | 40 кВ |
| Количество ступеней | 3 (10, 20, 40 кВ) |
| Максимальная запасаемая энергия | 3000 Дж |
| Периоды следования импульсов | 3 и 6 сек, одиночный |
| Прожигающая установка ПУ-90 | |
| Питание | 220 (±10%) / 45-60 Гц |
| Максимальная потребляемая мощность | 5,75 кВА |
| Максимальное напряжение | 15 кВ DC |
| Максимальный ток | 90 А |
| Количество ступеней | 8 шт. |
| Рефлектометр РЕЙС-305 | |
| Диапазоны расстояний | от 0 до 51 км |
| Напряжение импульса | от 7 В до 25 В |
| Частота дискретизации | 200 МГц |
| Внутренняя память | 500 рефлектограмм |
| Поисковый комплект CSL-10 | |
| Индикация | TFT цветной дисплей (800 x 470 точек) |
| Диапазон частот сигнала | 80 - 1500 Гц |
| Усиление | 80 дБ |
| Погрешность ОМП | 0,1 м |
| Время работы от АКБ | 9 ч |
| Защита | IP54 |
| Индукционный поисковый комплект ПКИ-2500 | |
| Частоты (Генератор стационарный) | 1024 / 2048 Гц |
| Выходная мощность (Генератор стационарный) | 2500 Вт |
| Частоты (Генератор переносной) | 273 / 2187,5 / 6562,5 / 26250 Гц |
| Выходная мощность (Генератор переносной) | 10 Вт |
| Макс. глубина залегания трассы (Приемник) | 6 м |
| Точность определения глубины (Приемник) | ±5% + 10 см |
| Измеритель параметров силовых трансформаторов | |
| Измерение переменных токов | от 0,002 до 20 А |
| Измерение переменных напряжений | от 0,5 до 500 В |
| Измерение активных мощностей | от 0,44 до 4400 Вт |
| Диапазон рабочих температур | от -15°C до +55°C |
| Микроомметр | |
| Диапазон измерения сопротивления | 1 мкОм ... 100 кОм |
| Измерительный ток | до 40 А |
| Функция размагничивания | Да |
Получите запись вебинара, где технический директор «Энергоскан» показывает, как использовать современные методы диагностики для обнаружения скрытых дефектов. Узнайте, как на 100% раскрыть потенциал такой мощной лаборатории, как «СКАН-3», и превратить её возможности в сэкономленные миллионы.
Из записи вы получите:
Примите взвешенное решение — узнайте, как раскрыть весь потенциал вашей будущей электролаборатории.
Комплектация электролаборатории СКАН-3:
