Мобильная высоковольтная испытательная установка ВИУ-100/70М предназначена для проверки электрической прочности изоляции твердых диэлектриков с низкой и средней электрической емкостью (силовых кабелей, распределительных устройств, шинопроводов, изоляторов и т.п.) напряжением постоянного тока (DC) до 70/100 кВ и высоковольтных испытаний других объектов напряжением переменного тока (AC) до 100 кВ промышленной частоты (f = 50 Гц).
Преимущества:

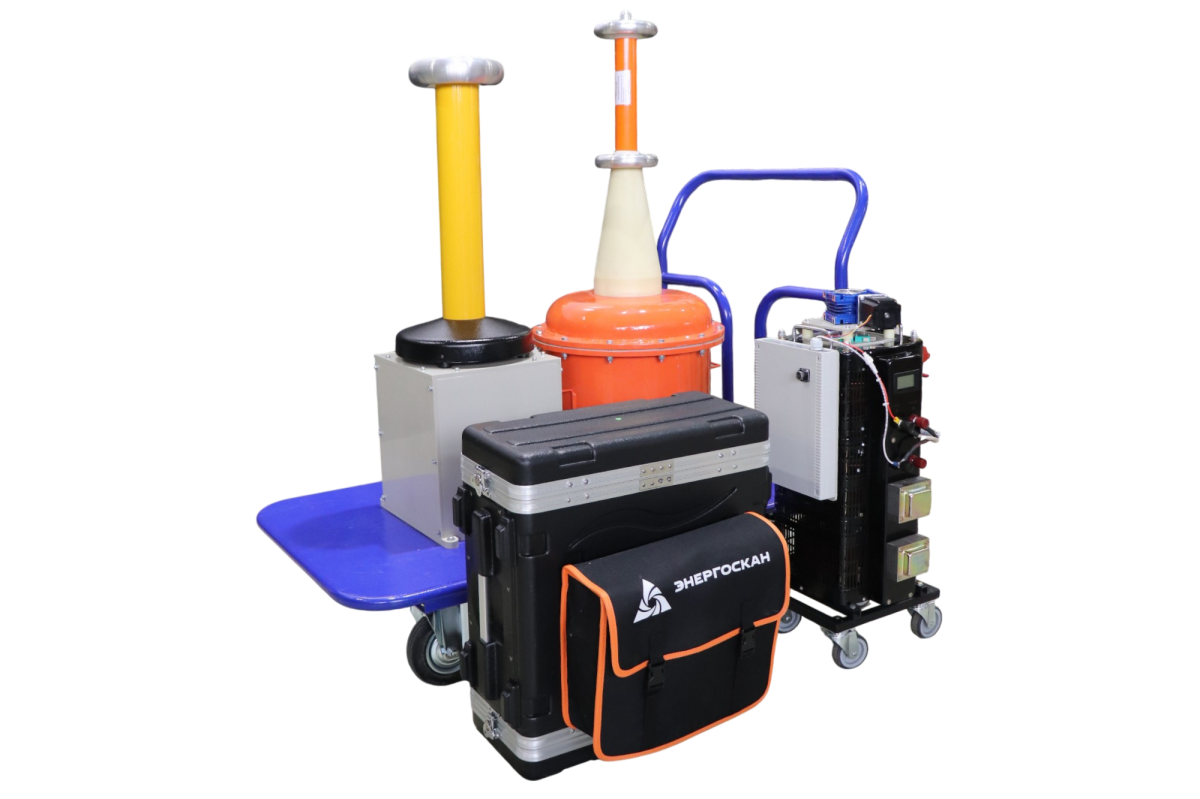

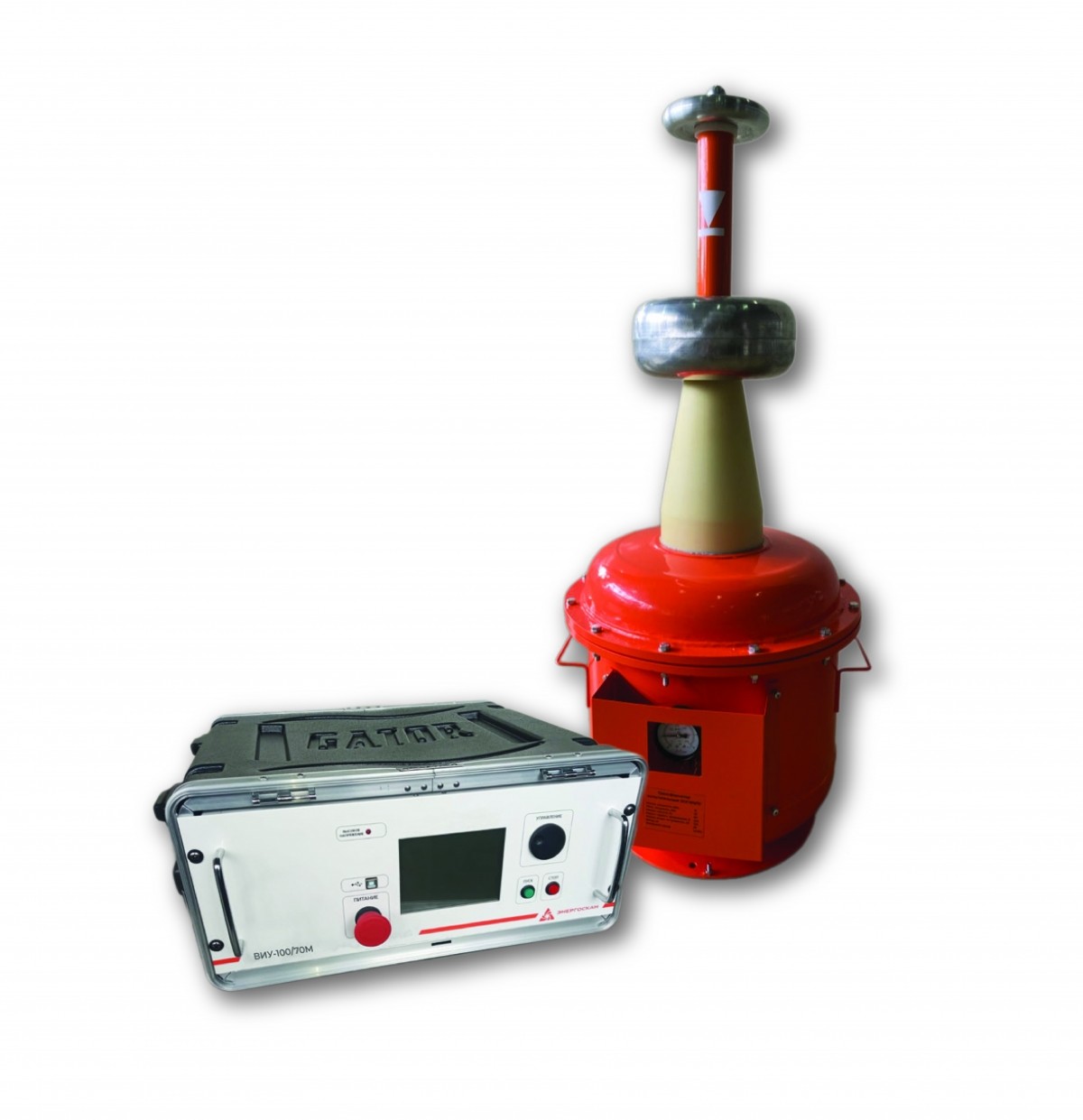

Установка состоит из двух отдельных мобильных модулей – блока управления и высоковольтного блока. Блок управления выполнен в пластиковом противоударном кейсе и служит для контроля высоковольтного блока. Высоковольтный блок представляет собой однофазный повышающий трансформатор с элегазовой (SF6) изоляцией.
Элегазовая изоляция трансформатора позволила сделать высоковольтный блок более легким и мобильным. Для удобства транспортировки система устанавливается на тележку с большими резиновыми колесами. Также на тележку крепятся кабели, выпрямитель и делитель напряжения. Приборы снабжены всесторонней системой защиты – от перегрева, падения давления газа, превышения тока и напряжения.
* Конструкция прибора может отличаться от изображения на фото!
| Параметр | Значение |
|---|---|
| Электрические характеристики | |
| Диапазон регулирования напряжения переменного тока, кВ | 1 - 101 |
| Диапазон регулирования напряжения постоянного тока, кВ | 1 - 71 |
| Номинальное напряжение обмотки низшего напряжения, В | 220 |
| Номинальная частота, Гц | 50 |
| Диапазон измерений силы постоянного тока, мА | от 0,1 до 50 |
| Диапазон измерений силы переменного тока, мА | от 1 до 200 |
| Максимальная потребляемая мощность, не более, кВА | 13.5 |
| Испытательная мощность, кВА |
|
| Погрешность измерения напряжения | 3% |
| Физические характеристики | |
| Габаритные размеры, мм |
|
| Масса, кг |
|
| Условия эксплуатации | |
| Условия эксплуатации |
|
Комплект поставки ВИУ-100/70М
